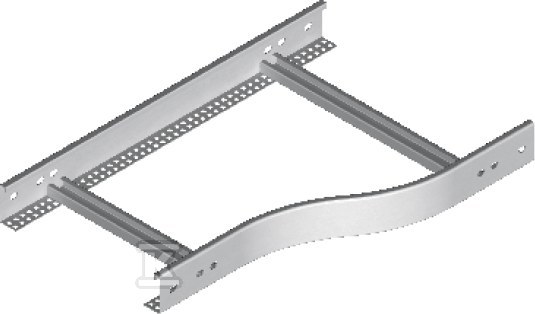

Redukcja prawa RDPP500/400H45N 448250

Zmiana szerokości trasy kablowej w prawo

Redukcja przeznaczona do płynnego zawężenia trasy kablowej z 500 mm do 400 mm po prawej stronie. Element pozwala na dostosowanie przebiegu drabinki w miejscu, gdzie wymagane jest zmniejszenie przekroju bez przerywania ciągłości prowadzenia kabli. Zmiana szerokości odbywa się w jednej płaszczyźnie, co ułatwia prowadzenie instalacji w ciasnych fragmentach rozdzielni, przy przejściach przez ściany lub w miejscach rozgałęzień.

Konstrukcja i materiał

Wykonana ze stali o grubości blachy 1,5 mm, zapewnia sztywność połączenia przy zachowaniu możliwości montażu standardowymi łącznikami. Powierzchnia zabezpieczona jest ocynkiem ogniowym, co przekłada się na odporność na korozję w typowych warunkach pomieszczeń technicznych i na zewnątrz zadaszonych. Szerokość większa wynosi 500 mm, szerokość mniejsza 400 mm, a wysokość profilu odpowiada typowej drabince H45. W standardowym wykonaniu nie jest przewidziany system utrzymania sprawności działania E30/E90 w czasie pożaru.

Montaż i kompatybilność

Do prawidłowego połączenia redukcji z odcinkami drabinki potrzebne są 4 łączniki LDCH oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Przy nietypowych zamówieniach należy podać wymiar a i b, co pozwala na przygotowanie elementu pod indywidualny układ trasy.

Przy doborze kształtek istotne jest podanie symbolu drabiny, aby dobrać odpowiednie szczeble i przystosowane do nich uchwyty kablowe:

• dla drabinki z profilem DK należy stosować uchwyt kablowy typu UKZ,
• dla drabinki z profilem DU należy stosować uchwyt kablowy typu UK.

Opcja E90 jest dostępna dla szerokości w zakresie 100 mm do 400 mm, co należy uwzględnić przy projektowaniu tras wymagających zachowania funkcji w warunkach pożarowych.

Opcje wykonania na zamówienie

Standard to stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie możliwe są warianty:

• F - stal cynkowana metodą zanurzeniową zgodnie z PN-EN ISO 1461:2023-02,
• E - stal nierdzewna,
• L - lakierowanie w standardowej palecie RAL.

Wybór wykonania pozwala dopasować element do wymagań środowiskowych i estetycznych instalacji.
