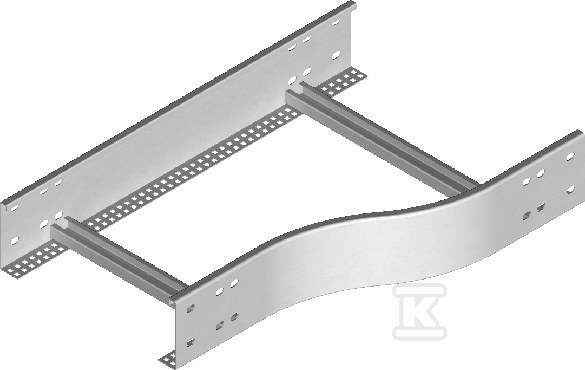

Redukcja prawa RDPP500/400H80N 498050

Redukcja szerokości trasy kablowej z 500 mm na 400 mm

Redukcja prawa przeznaczona do drabinek kablowych Baks umożliwia płynne przejście trasy kablowej ze szerokości 500 mm do 400 mm przy wysokości 80 mm. Element wykonany z blachy stalowej o grubości 1,5 mm zapewnia sztywność połączenia i zachowuje ciągłość prowadzenia kabli. Zmiana szerokości odbywa się bez konieczności demontażu całej drabinki, co skraca czas prac instalacyjnych i ogranicza ingerencję w ułożoną trasę.

Budowa i materiał

Konstrukcja oparta jest na stali z zabezpieczeniem powierzchni ocynk ogniowy. W standardzie stosowana jest stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest wersja ze stalą cynkowaną metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Grubość blachy 1,5 mm zapewnia stabilność geometryczną redukcji i odporność na odkształcenia podczas montażu oraz eksploatacji.

Montaż i kompatybilność

Redukcja służy do zmiany szerokości trasy kablowej w istniejących drabinkach. Do montażu należy użyć 4 łączników LDCH oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Szczeble są przystosowane do montowania uchwytów kablowych UK, UKO oraz UKP, co pozwala na zachowanie standardowego sposobu mocowania przewodów po stronie węższej i szerszej. Przy nietypowych zamówieniach wymagane jest podanie wymiaru a i b.

Wymiary i warunki pracy

Element ma wysokość 80 mm, co odpowiada oznaczeniu H80, oraz długość ok. 60 cm. Szerokość większa wynosi 500 mm, szerokość mniejsza 400 mm. Masa jednej sztuki to 2,35 kg przy objętości ok. 0,024 m3. Produkt nie posiada systemu utrzymania sprawności działania E30 ani E90 w czasie pożaru.
