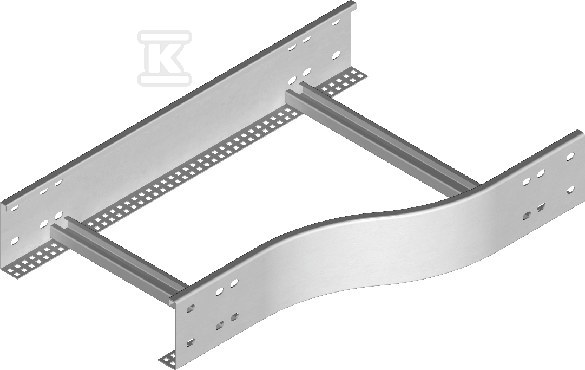

Redukcja prawa RDPP600/500H100N 493460

Redukcja prawa do zmiany szerokości trasy kablowej H100

Redukcja prawa umożliwia płynne przejście trasy kablowej między różnymi szerokościami drabinki H100 bez przerywania ciągłości prowadzenia kabli. Element przeznaczony jest do łączenia odcinków o różnej szerokości w jednej linii, co pozwala dopasować trasę do warunków na obiekcie i ograniczyć liczbę dodatkowych elementów. Dzięki konstrukcji z blachy stalowej o grubości 1,5 mm zapewnia stabilne podparcie dla kabli i zachowuje sztywność całej drabinki w miejscu zwężenia.

Konstrukcja i materiał

Rdzeń elementu wykonany jest ze stali o grubości blachy 1,5 mm. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, co w praktyce oznacza stal cynkowaną metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest wersja F ze stalą cynkowaną metodą zanurzeniową PN-EN ISO 1461:2023-02, wersja E ze stali nierdzewnej oraz wersja L z lakierowaniem w standardowej palecie RAL. Stalowa konstrukcja zapewnia nośność wymaganą w instalacjach kablowych, a powłoka cynkowa ogranicza korozję w typowych warunkach pomieszczeń technicznych i hal przemysłowych.

Montaż i zastosowanie

Redukcja przeznaczona jest do zmiany szerokości trasy kablowej w drabinkach serii H100. Szczeble są przystosowane do montowania uchwytów kablowych UK/UKO oraz UKP, co pozwala na elastyczne prowadzenie wiązek po stronie węższej i szerszej. Do prawidłowego połączenia należy użyć 4 łączników LDCH oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Przy nietypowych zamówieniach producent prosi o podanie wymiaru a i b, co umożliwia wykonanie redukcji na indywidualne wymiary.

Wymiary i parametry użytkowe

Element realizuje przejście ze szerokości większej 600 mm na szerokość mniejszą 500 mm. Masa jednej sztuki wynosi 2,70 kg, co ułatwia manipulację na etapie montażu bez konieczności użycia dodatkowego sprzętu. Redukcja nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru.
