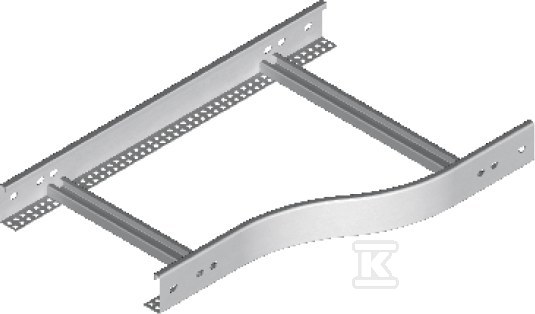

Redukcja prawa RDPP600/500H45N 448260

Redukcja szerokości trasy kablowej po prawej stronie

Zmiana szerokości trasy kablowej w drabince o wysokości 45 mm, z przejścia 600 mm na 500 mm po prawej stronie. Kształtka przeznaczona jest do płynnego zawężenia odcinka prowadzącego kable, bez konieczności przerywania ciągłości trasy. Dzięki temu instalator może dopasować szerokość drabinki do warunków na trasie, np. przy wejściu do szafy, przejściu przez przeszkody lub połączeniu z elementem o innym gabarycie.

Konstrukcja i materiał

Wykonana ze stali o grubości blachy 1,5 mm. Powierzchnia zabezpieczona jest ocynkiem ogniowym, co zapewnia odporność na korozję w typowych warunkach instalacji przemysłowych i obiektowych. W dokumentacji producenta ocynk zanurzeniowy odnosi się do normy PN-EN ISO 1461:2023-02, a jako alternatywa materiałowa dostępna jest na zamówienie stal cynkowana metodą Sendzimira PN-EN 10346:2015-09, stal nierdzewna oraz lakierowanie w standardowej palecie RAL.

Montaż i dobór elementów

Redukcja montowana jest do istniejącej drabinki kablowej. Do prawidłowego połączenia producent wskazuje użycie 4 łączników LDCH… oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Przy nietypowych zamówieniach należy podać wymiar a i b.

Zamawiając kształtki należy podać symbol drabiny, aby dobrać odpowiednie szczeble i przystosowane do nich uchwyty kablowe:

• typ A - szczebel drabinki DK… i pasujący do niego uchwyt kablowy typu UKZ…,
• typ B - szczebel drabinki DU… i pasujący do niego uchwyt kablowy typu UK….

Wymiary i warunki stosowania

Przejście realizowane jest ze szerokości większej 600 mm na szerokość mniejszą 500 mm. Wysokość profilu wynosi 45 mm, zgodnie z oznaczeniem H45. System utrzymania sprawności działania E30, E90 w czasie pożaru nie jest przewidziany dla tej wersji. Opcja E90 dostępna jest dla szerokości 100 - 400 mm.
