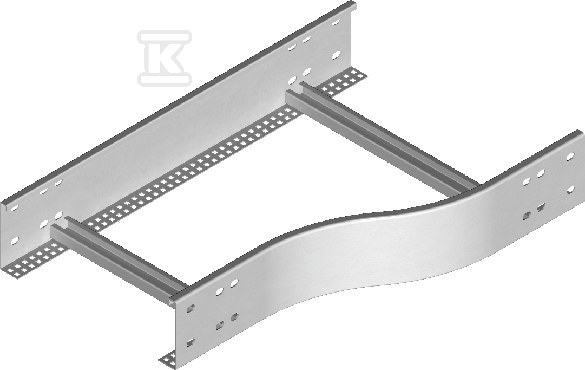

Redukcja prawa RDPP600/500H80N 498060

Zmiana szerokości trasy kablowej w drabince kablowej

Redukcja prawa pozwala płynnie przejść z szerszego odcinka drabinki na węższy bez przerywania ciągłości prowadzenia kabli. Przejście 600 mm › 500 mm przy wysokości 80 mm jest przeznaczone do tras kablowych, w których konieczne jest zmniejszenie przekroju w miejscu rozgałęzienia, przejścia przez przeszkody lub dopasowania do istniejącej infrastruktury. Konstrukcja zachowuje sztywność drabinki i umożliwia dalsze mocowanie uchwytów kablowych na szczeblach.

Budowa i materiał

Element wykonany jest ze stali o grubości blachy 1,5 mm. W standardzie powierzchnia zabezpieczona jest ocynkiem ogniowym, co w praktyce oznacza dobrą odporność na korozję w typowych warunkach instalacyjnych. W dokumentacji producenta materiał bazowy określony jest jako stal cynkowana wg PN-EN 10346:2015-09. Na zamówienie dostępna jest wersja F ze stalą cynkowaną metodą zanurzeniową wg PN-EN ISO 1461:2023-02, wersja E ze stali nierdzewnej oraz wersja L z lakierowaniem w standardowej palecie RAL. Szczeble redukcji są przystosowane do montowania uchwytów kablowych, co ułatwia utrzymanie porządkowego ułożenia wiązek po stronie węższej i szerszej.

Montaż i zastosowanie

Redukcja przeznaczona jest do montażu na drabince kablowej typu RDPP. Producent wskazuje użycie 4 łączników oraz 16 kompletów śrub. Dzięki temu połączenie jest stabilne i przenosi obciążenie kabli na całej długości przejścia. Przy nietypowych zamówieniach wymagane jest podanie wymiarów a i b, co pozwala na wykonanie redukcji o indywidualnych parametrach.

Wymiary i parametry użytkowe

Przejście realizuje szerokość większą 600 mm na szerokość mniejszą 500 mm przy wysokości konstrukcji 80 mm. W danych katalogowych podawana jest długość elementu ok. 60 cm, masa ok. 2,51 kg oraz objętość ok. 0,029 m3. System nie zapewnia utrzymania sprawności działania E30/E90 w czasie pożaru. Parametry te pozwalają instalatorowi zaplanować transport i montaż, a użytkownikowi końcowemu ocenić, czy redukcja mieści się w dostępnej przestrzeni i obciążeniu konstrukcji wsporczej.
