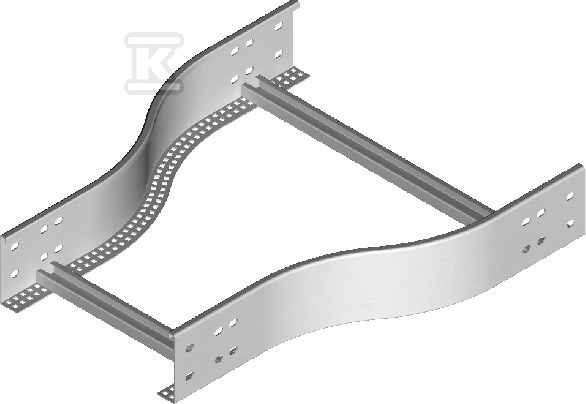

Redukcja symetryczna RDSP200/100H100N 492620

Zmiana szerokości trasy kablowej w systemie H100

Redukcja symetryczna przeznaczona do płynnego przejścia między odcinkami koryta o różnej szerokości w trasie kablowej. Element pozwala zachować ciągłość prowadzenia kabli bez konieczności przerywania konstrukcji nośnej, co upraszcza układanie i utrzymuje porządek instalacji. Przeznaczona jest do systemu H100 i współpracuje ze standardowymi szczeblami oraz akcesoriami montażowymi tej serii.

Konstrukcja i materiał

Wykonana ze stali o grubości blachy 1,5 mm, co zapewnia sztywność przy zachowaniu możliwości montażu bez dodatkowego wzmocnienia. Standardowo stosowana jest stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09, z zabezpieczeniem powierzchni w postaci ocynku ogniowego. Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oznaczenie E oraz lakierowanie proszkowe w standardowej palecie RAL oznaczenie L. Masa jednego elementu wynosi ok. 2,11 kg.

Montaż i kompatybilność

Montaż wymaga 4 łączników LDCH oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Szczeble redukcji są przystosowane do montażu uchwytów kablowych UK, UKO oraz UKP, co pozwala na bezpośrednie mocowanie wiązek na zmienionej szerokości trasy. Redukcja nie stanowi elementu systemu utrzymania sprawności działania E30, E90 w czasie pożaru. Przy nietypowych zamówieniach należy podać wymiar a i b, co umożliwia wykonanie redukcji o indywidualnych gabarytach.

Wymiary i zastosowanie

Element realizuje przejście z szerokości większej 200 mm na szerokość mniejszą 100 mm, zachowując symetrię przekroju i linię prowadzenia kabli. Zmiana szerokości trasy kablowej odbywa się w sposób ciągły, bez zwężenia koryta w miejscu łączenia. Rozwiązanie sprawdza się w rozdzielniach, ciągach kablowych na obiektach przemysłowych oraz w instalacjach, gdzie konieczne jest dostosowanie trasy do dostępnej przestrzeni lub do zmiany przekroju wiązek.
