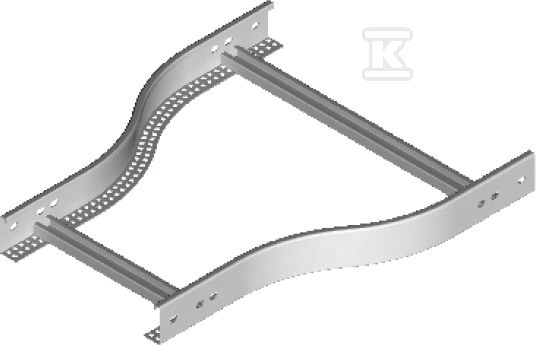

Redukcja symetryczna RDSP200/100H45N 447820

Redukcja szerokości trasy kablowej w drabince symetrycznej

Redukcja symetryczna służy do płynnego przejścia między dwoma szerokościami drabinki kablowej w jednej linii trasy. Model z przejściem 200 mm › 100 mm pozwala zawęzić trasę bez przerywania ciągłości prowadzenia kabli, co jest przydatne przy rozgałęzieniach, wejściach do rozdzielnic lub miejscach ograniczonej przestrzeni. Zmiana szerokości odbywa się w płaszczyźnie drabinki, zachowując stabilność całej konstrukcji.

Konstrukcja i materiał

Element wykonany jest ze stali o grubości blachy 1,5 mm. W standardowym wykonaniu powierzchnia ma zabezpieczenie ocynk ogniowy, co zapewnia odporność na korozję w typowych warunkach instalacji przemysłowych i obiektowych.

W ofercie producenta dostępne są warianty materiałowe na zamówienie:

• S - stal cynkowana metodą Sendzimira wg PN-EN 10346:2015-09
• F - stal cynkowana metodą zanurzeniową wg PN-EN ISO 1461:2023-02
• E - stal nierdzewna
• L - lakierowanie w standardowej palecie RAL

Redukcja przeznaczona jest do drabinek symetrycznych i spełnia funkcję E-90. Opcja E90 jest dostępna dla szerokości w zakresie 100 mm - 400 mm, co pozwala na zastosowanie w trasach wymagających utrzymania drożności w czasie pożaru.

Montaż i zastosowanie

Montaż redukcji wymaga 4 łączników oraz 16 kompletów śrub. Dzięki temu połączenie jest sztywne i przenosi obciążenia kablowe zgodnie z założeniami konstrukcyjnymi drabinki.

Przy nietypowych zamówieniach należy podać wymiar a i b, co umożliwia wykonanie redukcji o niestandardowych gabarytach. W praktyce instalacyjnej warto pamiętać, że przy wyborze kształtek należy podać symbol drabiny, aby dobrać odpowiednie szczeble i przystosowane do nich uchwyty kablowe:

• A - szczebel drabinki i pasujący do niego uchwyt kablowy
• B - szczebel drabinki i pasujący do niego uchwyt kablowy

Dobór właściwego szczebla i uchwytu gwarantuje zachowanie ciągłości mocowania kabli na całej długości trasy, także w miejscu redukcji.

Kompatybilność i dobór systemu

Przejście 200 mm na 100 mm jest rozwiązaniem symetrycznym, więc zachowuje równy rozkład obciążenia po obu stronach. Redukcja współpracuje z typowymi drabinkami kablowymi stosowanymi w instalacjach elektrycznych, telekomunikacyjnych i słaboprądowych.

Ze względu na grubość blachy 1,5 mm element zachowuje sztywność przy standardowych rozpięciach podporowych, a ocynk ogniowy ogranicza konieczność dodatkowej konserwacji w środowisku wewnętrznym i osłoniętym zewnętrznie.
