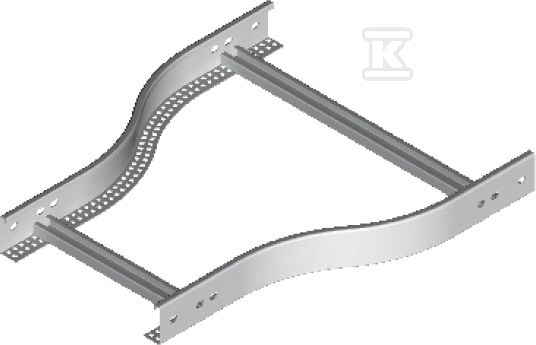

Redukcja symetryczna RDSP200/100H50N 457820

Redukcja szerokości trasy kablowej w systemie drabinek H50

Redukcja symetryczna umożliwia płynne przejście trasy kablowej między odcinkami o różnej szerokości bez przerywania ciągłości prowadzenia kabli. Przejście z 200 mm na 100 mm pozwala dopasować trasę do zmieniających się warunków na trasie, zmniejszyć zajętość w miejscach zwężenia lub połączyć drabinki o różnych gabarytach w jednej linii. Konstrukcja przeznaczona jest do drabinek kablowych serii H50 i zachowuje stabilność mechaniczna całej trasy.

Konstrukcja i materiał

Element wykonany jest ze stali o grubości blachy 1,5 mm. Standardowe wykonanie to stal cynkowana metodą Sendzimira PN-EN 10346:2015-09. Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Taki dobór materiału zapewnia odporność na korozję w typowych warunkach instalacyjnych i ułatwia utrzymanie trasy w czystości.

Waga jednej sztuki to 1,47 kg, co przekłada się na prosty montaż bez konieczności stosowania dodatkowego podparcia przy standardowych rozpiętościach. Redukcja nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru.

Montaż i kompatybilność

Do połączenia redukcji z drabinkami należy użyć łączników pasujących do systemu oraz śrub o odpowiedniej średnicy i długości. Szczeble są przystosowane do montażu standardowych uchwytów kablowych, co pozwala na bezpośrednie mocowanie wiązek na zwężonym odcinku bez dodatkowych adapterów.

Przy nietypowych zamówieniach producent dopuszcza podanie wymiarów a i b, co daje możliwość wykonania redukcji na wymiar poza standardową parą 200 mm / 100 mm. Symetryczny kształt zapewnia równomierne rozłożenie obciążenia i zachowanie osi prowadzenia kabli.

Zastosowanie w trasie kablowej

Redukcja sprawdza się tam, gdzie trasa musi zostać zwężona. Dzięki zachowaniu tej samej wysokości systemu H50 nie zmienia się geometria zawieszenia, a instalator może kontynuować montaż standardowymi akcesoriami.

Dla użytkownika końcowego to stabilna, sztywna trasa z zachowaną możliwością późniejszej rozbudowy i łatwego dostępu do kabli na całej długości.
