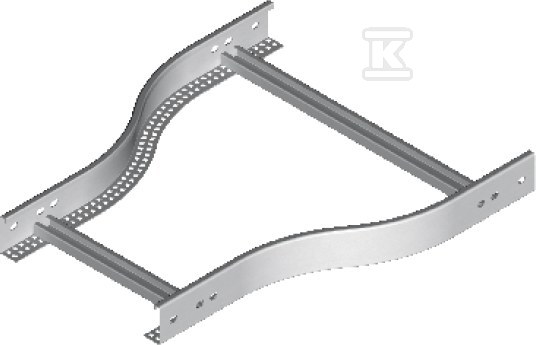

Redukcja symetryczna RDSP200/100H60N 467820

Redukcja szerokości trasy kablowej z utrzymaniem sprawności E90

Zmiana przekroju drabiny kablowej H60 w jednym miejscu bez przerywania ciągłości trasy. Redukcja symetryczna pozwala przejść z szerokości 200 mm na 100 mm przy zachowaniu wysokości 60 mm i grubości blachy 1,5 mm. Stalowa konstrukcja przeznaczona jest do tras kablowych wymagających zachowania funkcji w warunkach pożaru, z deklarowaną sprawnością E90.

Przejście jest wykonane ze stali, standardowo cynkowanej metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Powierzchnia zabezpieczona przed korozją zapewnia trwałość w typowych warunkach instalacji przemysłowych i obiektowych. Masa jednej sztuki wynosi ok. 1,56 kg, a wymiary przejścia to 200 mm na wejściu i 100 mm na wyjściu.

Konstrukcja i materiał

Rdzeń redukcji stanowi blacha o grubości 1,5 mm, co zapewnia sztywność połączenia przy zachowaniu lekkości montażu. Szerokość większa 200 mm i mniejsza 100 mm pozwalają na płynne zawężenie trasy kablowej bez konieczności stosowania dodatkowych przejściówek.

Zastosowanie w instalacjach przeciwpożarowych

Produkt spełnia funkcję E-90 w systemie utrzymania sprawności działania w czasie pożaru. Oznacza to co najmniej 90 minut utrzymania sprawności funkcjonowania urządzeń w budynku, zgodnie z DIN 4102-12. Rozwiązanie jest przeznaczone dla tras prowadzących okablowanie urządzeń sygnalizacji pożaru, urządzeń do alarmowania o pożarze oraz oświetlenia ewakuacyjnego, także w obiektach z zainstalowanymi tryskaczami wodnymi. System utrzymania sprawności E30/E90 jest potwierdzony dla drabin H60, co pozwala na stosowanie redukcji w ciągach wymagających klasyfikacji ogniowej.

Montaż i kompatybilność

Redukcja służy do zmiany szerokości trasy kablowej w istniejącym ciągu drabiny H60. Do montażu należy użyć 4 łączników oraz 16 kompletów śrub. Szczeble są przystosowane do montowania uchwytów kablowych, co ułatwia prowadzenie wiązek po zawężeniu. Przy nietypowych zamówieniach należy podać wymiar a i b, co pozwala na wykonanie redukcji o indywidualnych przekrojach.
