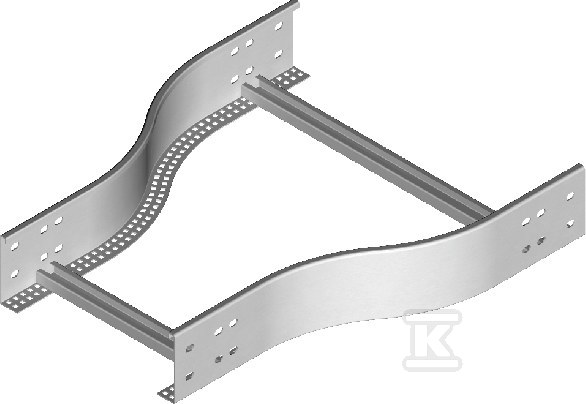

Redukcja symetryczna RDSP200/100H80N 497220

Redukcja szerokości trasy kablowej na drabince symetrycznej

Element przeznaczony do płynnego zawężenia lub poszerzenia trasy kablowej w systemach drabinkowych. Pozwala zachować ciągłość prowadzenia kabli przy zmianie przekroju z 200 mm na 100 mm, przy stałej wysokości 80 mm. Wykonanie z blachy stalowej o grubości 1,5 mm zapewnia sztywność połączenia i stabilne podparcie dla przewodów na całej długości elementu 60 cm. Masa ok. 1,83 kg ułatwia montaż bez konieczności dodatkowego wzmocnienia konstrukcji.

Konstrukcja i materiał

Rdzeń wykonania stanowi stal z zabezpieczeniem powierzchni ocynk ogniowy. Grubość blachy 1,5 mm przekłada się na odporność mechaniczną w warunkach instalacji przemysłowych i obiektowych. W ofercie bazowej materiał to stal cynkowana metodą Sendzimira wg PN-EN 10346:2015-09. Brak systemu utrzymania sprawności działania E30/E90 w czasie pożaru oznacza, że element jest przeznaczony do standardowych tras kablowych bez wymagań klasy odporności ogniowej.

Montaż i kompatybilność

Redukcja symetryczna współpracuje z drabinkami kablowymi o szerokości 200 mm po stronie wlotowej i 100 mm po stronie wylotowej. Szczeble są przystosowane do montażu uchwytów kablowych, co pozwala na bezpośrednie mocowanie wiązek bez dodatkowych adapterów. Do prawidłowego połączenia producent wskazuje użycie 4 łączników oraz 16 kompletów śrub. Przy nietypowych zamówieniach wymagane jest podanie wymiarów a i b, co umożliwia wykonanie redukcji na indywidualne gabaryty.

Zastosowanie w trasie kablowej

Rozwiązanie sprawdza się tam, gdzie trasa kablowa musi zmienić przekrój, np. przy przejściu z szerszego odcinka rozdzielczego na węższy odcinek rozdzielczy lub przy dopasowaniu do istniejącej infrastruktury. Zmiana szerokości odbywa się bez przerywania ciągłości drabinki, zachowując możliwość prowadzenia kabli w jednej płaszczyźnie. Dzięki stalowej konstrukcji i ocynkowi ogniowemu element zachowuje parametry mechaniczne w typowych warunkach pomieszczeń technicznych i hal, a możliwość wyboru wykończenia pozwala dopasować go do wymagań korozyjnych i estetycznych instalacji.
