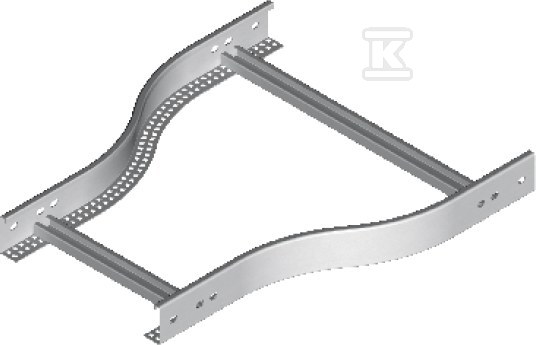

Redukcja symetryczna RDSP300/200H45N 447830

Redukcja symetryczna do drabiny kablowej H45 z przejściem 300 mm na 200 mm

Zmiana szerokości trasy kablowej w jednym elemencie, bez rozcinania drabiny i bez dodatkowych przejściówek. Redukcja symetryczna przeznaczona jest do systemów drabinowych H45 i pozwala płynnie zmniejszyć przekrój z 300 mm do 200 mm, zachowując ciągłość prowadzenia kabli oraz stabilność całej konstrukcji. Grubość blachy 1,5 mm zapewnia sztywność połączenia.

Konstrukcja i materiał

Rdzeń elementu wykonany jest ze stali. W standardzie stosowana jest stal cynkowana zgodnie z PN-EN 10346:2015-09. Wskazane jest zabezpieczenie powierzchni ocynk ogniowy. Na zamówienie producent oferuje wersje:

• F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02,
• E - stal nierdzewna,
• L - lakierowanie w standardowej palecie RAL.

Wymiary przejścia to 300 mm na stronie większej i 200 mm na stronie mniejszej. Masa jednego elementu wynosi ok. 1,50 kg, a opakowanie zawiera 2 sztuki. Blacha o grubości 1,5 mm zapewnia odporność mechaniczną.

Montaż i kompatybilność

Redukcja współpracuje z drabinami H45 i wymaga doboru odpowiednich szczebli oraz uchwytów kablowych. Przy zamówieniu należy podać symbol drabiny, aby dobrać szczeble i przystosowane do nich uchwyty:

• szczebel drabinki z pasującym uchwytem kablowym,
• szczebel drabinki z pasującym uchwytem kablowym.

Do montażu producent zaleca użycie 4 łączników oraz 16 kompletów śrub. Szczeble są przystosowane do montażu uchwytów kablowych. Przy nietypowych zamówieniach należy podać wymiary a i b, co pozwala na wykonanie redukcji o indywidualnych gabarytach.

Zastosowanie i warunki pracy

Element służy do zmiany szerokości trasy kablowej w miejscach, gdzie zmniejsza się liczba prowadzonych obwodów lub zmienia się przekrój koryta. Dzięki symetrycznemu kształtowi zachowuje estetykę i ciągłość linii drabinowej. Producent wskazuje funkcję E-90 oraz dostępność opcji E90 dla szerokości 100-400 mm, co pozwala na projektowanie tras w obiektach z wymaganiami ochrony przeciwpożarowej. Redukcja jest elementem systemu, a nie samodzielną trasą - prawidłowe działanie uzyskuje się po połączeniu z odpowiednimi drabinami, łącznikami i uchwytami kablowymi dobranymi do konkretnego typu szczebla.
