Redukcja kątowa RKKMP100H100 815110

Zmiana szerokości trasy kablowej w miejscu załamania

Element przeznaczony do płynnego przejścia między odcinkami korytka kablowego o różnej szerokości w sytuacji, gdy trasa zmienia kierunek. Redukcja kątowa pozwala zachować ciągłość prowadzenia kabli przy jednoczesnej redukcji przekroju. Konstrukcja uniwersalna umożliwia montaż zarówno jako redukcja lewostronna, jak i prawostronna, bez konieczności zamawiania dwóch odrębnych wersji.

Konstrukcja i materiał

Wykonana ze stali o grubości blachy 1,5 mm, zapewnia sztywność niezbędną do utrzymania kształtu trasy pod obciążeniem kablami. Standardowo powierzchnia zabezpieczona jest ocynkiem ogniowym, co w praktyce oznacza stal cynkowaną zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest wersja F ze stalą cynkowaną metodą zanurzeniową PN-EN ISO 1461:2023-02 oraz wersja E ze stali nierdzewnej. Masa pojedynczego elementu wynosi ok. 0,23 kg, co ułatwia manipulację na etapie montażu.

• stalowa konstrukcja o grubości 1,5 mm
• zabezpieczenie powierzchni ocynk ogniowy
• możliwość wykonania w stali cynkowanej zanurzeniowo lub nierdzewnej na zamówienie

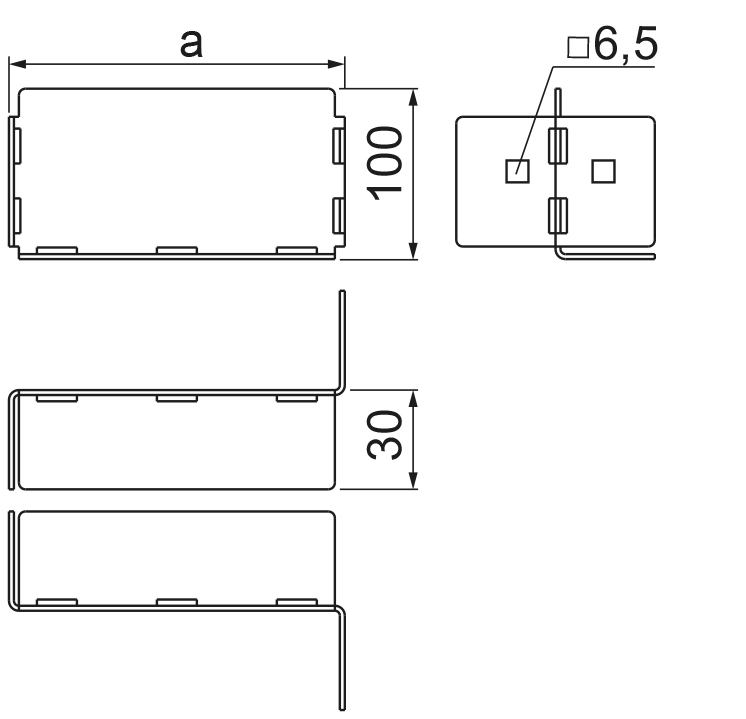

• uniwersalny kształt pozwalający na tworzenie redukcji lewo i prawostronnej

Zastosowanie i montaż

Przeznaczona do tras kablowych o wysokości 100 mm, współpracuje z systemem korytek kablowych H100 stosowanym do zasilania maszyn. Zmiana szerokości trasy kablowej odbywa się w sposób kątowy. Montaż kształtek realizuje się przy użyciu łączników oraz śrub, co zapewnia stabilne połączenie z sąsiednimi odcinkami korytka i innymi elementami systemu.

• zmiana szerokości trasy w miejscu załamania
• kompatybilność z korytkiem kablowym o wysokości 100 mm
• montaż z łącznikami i śrubami
• element uniwersalny do budowy redukcji lewo- i prawostronnej

Kompatybilność i warunki pracy

Wersja o większej szerokości 100 mm jest dedykowana do systemu o wysokości 100 mm. Produkt nie posiada systemu utrzymania sprawności działania E30, E90 w czasie pożaru. Stalowa baza i ocynk ogniowy zapewniają odporność na korozję. Dzięki prostej geometrii element łatwo integruje się z trójnikami dostawymi, obejściami poziomymi i pionowymi oraz pozostałymi kształtkami systemu H100.
