Redukcja kątowa RKP100H200 370010

Redukcja szerokości trasy kablowej dla koryt o wysokości 200 mm

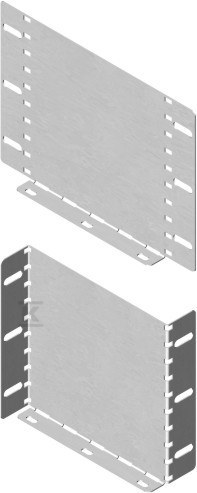

Element przeznaczony do płynnego zawężenia trasy kablowej w miejscu, gdzie wymagane jest zmniejszenie przekroju bez przerywania ciągłości prowadzenia kabli. Redukcja kątowa przeznaczona jest do koryt o wysokości 200 mm i umożliwia zmniejszenie szerokości o 100 mm, co pozwala dopasować trasę do zwężeń, przejść przez przeszkody lub połączyć odcinki o różnej szerokości w jednej linii.

Konstrukcja jest stalowa, z blachy o grubości 2,0 mm, co zapewnia sztywność połączenia i przenoszenie obciążenia kablami bez nadmiernego ugięcia. Powierzchnia zabezpieczona jest ocynkiem ogniowym zgodnie z PN-EN ISO 1461:2023-02, co przekłada się na dobrą odporność korozyjną w typowych warunkach instalacji przemysłowych i obiektowych. W standardzie materiał oznaczony jest jako F - stal cynkowana metodą zanurzeniową. Na zamówienie dostępna jest wersja ze stali nierdzewnej E oraz lakierowanie w standardowej palecie.

Konstrukcja i materiał

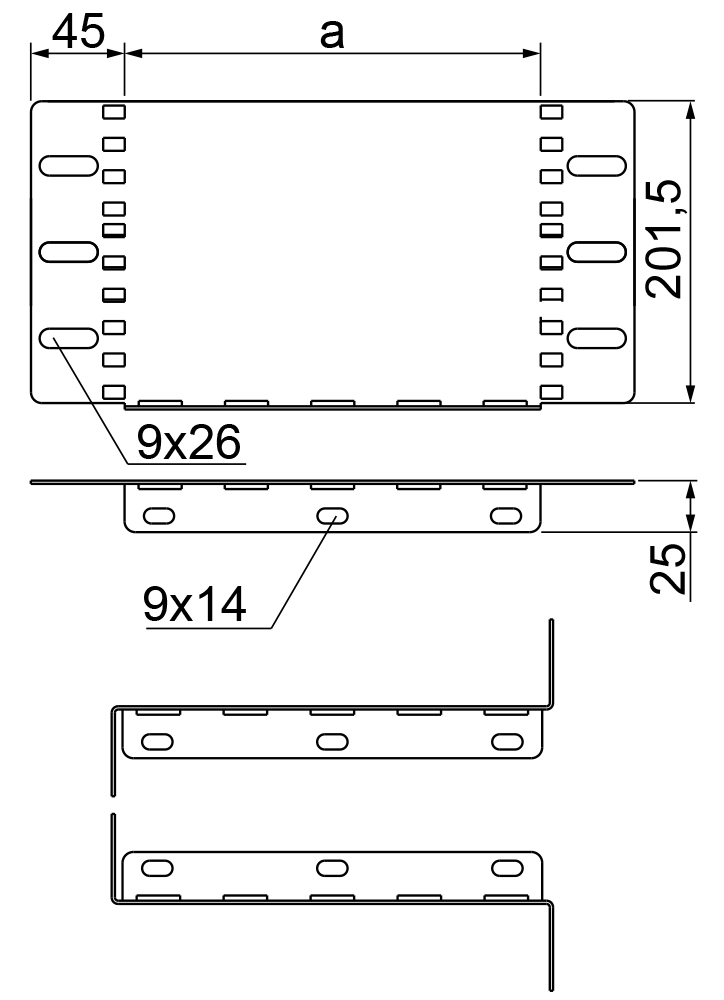

Wykonanie ze stali o grubości 2,0 mm daje stabilne połączenie koryt i ogranicza drgania prowadzonych przewodów. Ocynk ogniowy zapewnia powłokę odporną na ścieranie i działanie wilgoci, co jest istotne przy montażu na zewnątrz budynków lub w pomieszczeniach o podwyższonej wilgotności. Szerokość większa elementu wynosi 100 mm, co odpowiada wartości redukcji szerokości trasy. Masa jednej sztuki to ok. 0,44 kg, a opakowanie zbiorcze zawiera 10 sztuk, co ułatwia planowanie zapotrzebowania na budowie.

Montaż i zastosowanie praktyczne

Redukcja montowana jest pomiędzy odcinkami koryta kablowego o różnej szerokości. Do połączenia zaleca się użycie śrub, co zapewnia prawidłowe dociśnięcie i zachowanie ciągłości mechanicznej trasy. Dzięki kątowemu kształtowi elementu przejście jest płynne.

W praktyce dobór odpowiedniego elementu pozwala zredukować szerokość koryta o 100 lub 200 mm. Przykładowo redukcja 100 mm dla koryta o wysokości 200 mm umożliwia przejście z szerszego odcinka na węższy w obrębie tej samej wysokości, zachowując spójność systemu.

Zgodność i warunki pracy

Element nie jest przeznaczony do systemów utrzymania sprawności działania E30, E90 w czasie pożaru. Przeznaczony jest do standardowych tras kablowych z korytami o wysokości 200 mm, w instalacjach elektrycznych i telekomunikacyjnych. Brak wymagań dotyczących odporności ogniowej upraszcza dobór w obiektach, gdzie nie jest wymagana klasa odporności ogniowej trasy.
