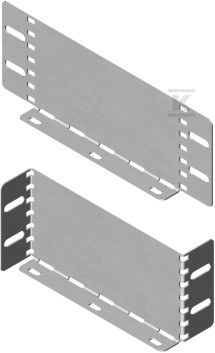

Redukcja kątowa RKP200H100 310020

Redukcja kątowa do trasy kablowej o wysokości 100 mm z redukcją szerokości 200 mm

Redukcja kątowa przeznaczona jest do płynnego zawężenia trasy kablowej w systemach koryt ciężkich. Element pozwala na zmianę szerokości koryta w trakcie prowadzenia instalacji bez konieczności przerywania ciągłości trasy, co upraszcza projektowanie rozgałęzień i przejść w miejscach, gdzie wymagane jest zmniejszenie przekroju. Dzięki kątowemu ukształtowaniu zapewnia estetyczne i stabilne przejście między odcinkami o różnej szerokości.

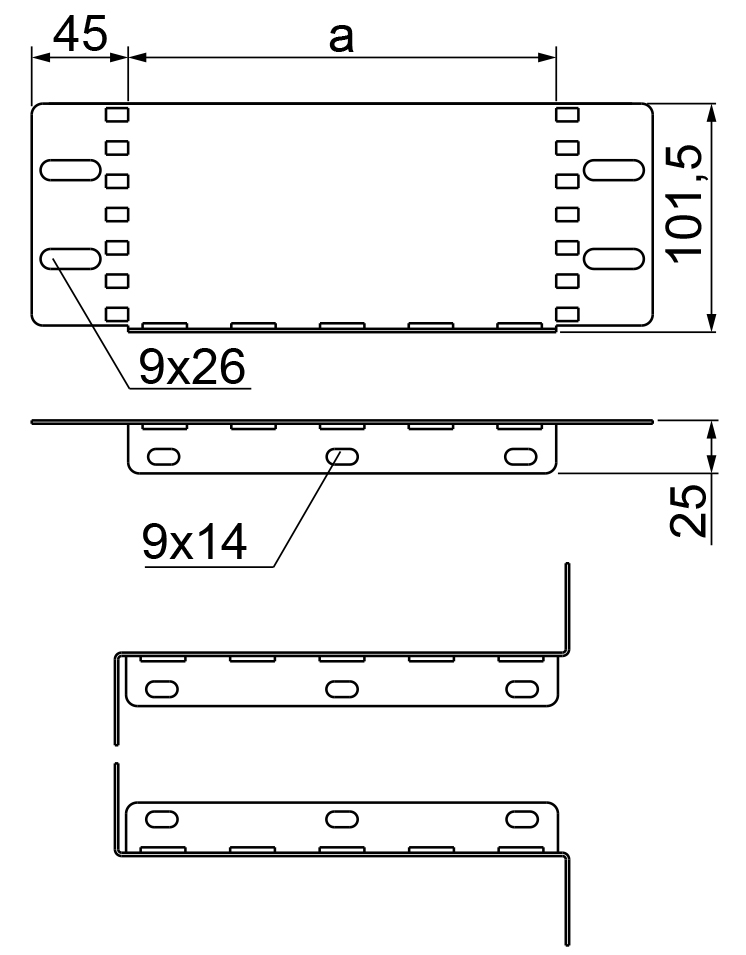

Konstrukcja i zabezpieczenie powierzchni

Wykonana jest ze stali o grubości blachy 2,0 mm. Standardowe wykończenie to ocynk ogniowy zgodnie z PN-EN ISO 1461:2023-02, co zapewnia odporność na korozję w warunkach zewnętrznych i przemysłowych. Powierzchnia po cynkowaniu zanurzeniowym tworzy trwałą warstwę ochronną, przydatną w instalacjach narażonych na wilgoć i zabrudzenia.

Na zamówienie dostępna jest wersja ze stali nierdzewnej oznaczonej E oraz lakierowana proszkowo w standardowej palecie RAL oznaczona L. Masa elementu wynosi ok. 0,40 kg, co ułatwia manipulację na etapie montażu.

Zastosowanie i montaż w systemie koryt ciężkich

Redukcja służy do zmniejszenia szerokości koryta kablowego o 200 mm w jednym kroku. Dobierając odpowiedni element można zredukować trasę np. z korytka 400 mm na 200 mm, zachowując wysokość 100 mm. Zasada działania jest taka sama jak w przypadku redukcji 100 mm, gdzie do korytka o szerokości 400 mm dołączona redukcja 100 mm pozwala przejść na korytko o szerokości 300 mm.

Do stabilnego połączenia z korytami należy użyć odpowiednich śrub montażowych. Element współpracuje z systemem zewnętrznym ciężkim H100 i jest przeznaczony do montażu mechanicznego na łączeniu dwóch odcinków koryta.
