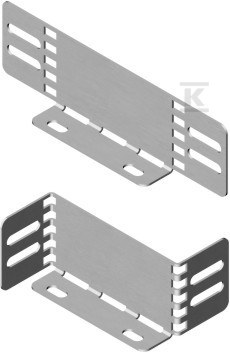

Redukcja kątowa RKP50H50 350005

Redukcja szerokości trasy kablowej w systemie H50

Redukcja kątowa przeznaczona do tras kablowych o wysokości 50 mm pozwala płynnie zmniejszyć przekrój koryta w trakcie prowadzenia instalacji. Element przeznaczony jest do systemów koryt ciężkich o wysokości H50 i umożliwia redukcję szerokości o 50 mm, co ułatwia przejścia, obejścia przeszkód oraz dopasowanie trasy do dostępnej przestrzeni. Wykonana ze stali o grubości blachy 2,0 mm zapewnia sztywność połączenia i stabilność całej trasy.

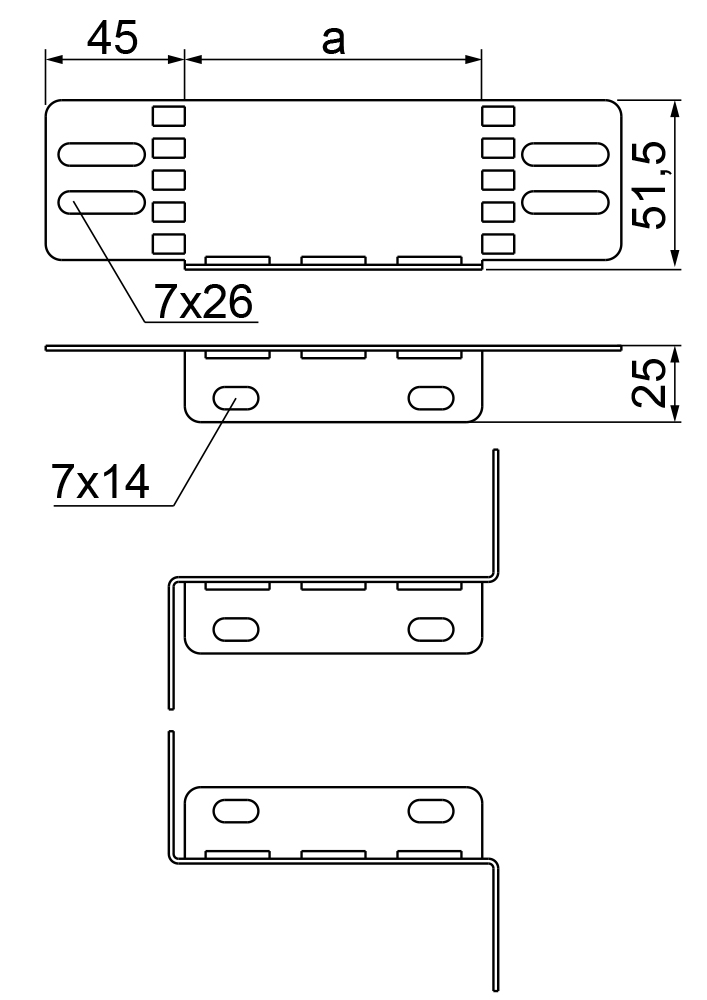

Budowa i materiał

Podstawowe wykonanie to stal zabezpieczona ocynkiem ogniowym zgodnie z PN-EN ISO 1461:2023-02, co daje odporność na korozję w warunkach zewnętrznych i przemysłowych. Grubość blachy 2,0 mm zapewnia wytrzymałość mechaniczną wymaganą w systemie ciężkim. Na zamówienie dostępna jest wersja ze stali nierdzewnej oznaczenie E oraz lakierowana w standardowej palecie RAL oznaczenie L.

Montaż i zastosowanie w trasie

Montaż wykonuje się przy użyciu śrub montażowych. Redukcja kątowa współpracuje z korytami o wysokości 50 mm i większej szerokości 50 mm. Dobór odpowiedniego elementu pozwala zredukować szerokość koryta o 50, 100 lub 200 mm. Przykładowo do korytka o większej szerokości dołączona redukcja o 100 mm pozwala przejść na korytko o mniejszej szerokości, a w przypadku omawianego modelu redukcja o 50 mm umożliwia płynne zawężenie trasy bez konieczności cięcia i dodatkowych połączeń.

• dopasowanie do istniejącej trasy bez demontażu odcinków
• zachowanie ciągłości prowadzenia kabli przy zmianie przekroju
• kompatybilność z systemem koryt H50 o szerokości 50÷600 mm

Warunki pracy i zgodność

Element nie jest przeznaczony do systemów utrzymania sprawności działania E30, E90 w czasie pożaru. Zabezpieczenie powierzchni ocynk ogniowy zapewnia trwałość powłoki w typowych instalacjach zewnętrznych i wewnętrznych. Stalowa konstrukcja i grubość blachy 2,0 mm pozwalają na obciążenia charakterystyczne dla systemu ciężkiego.
