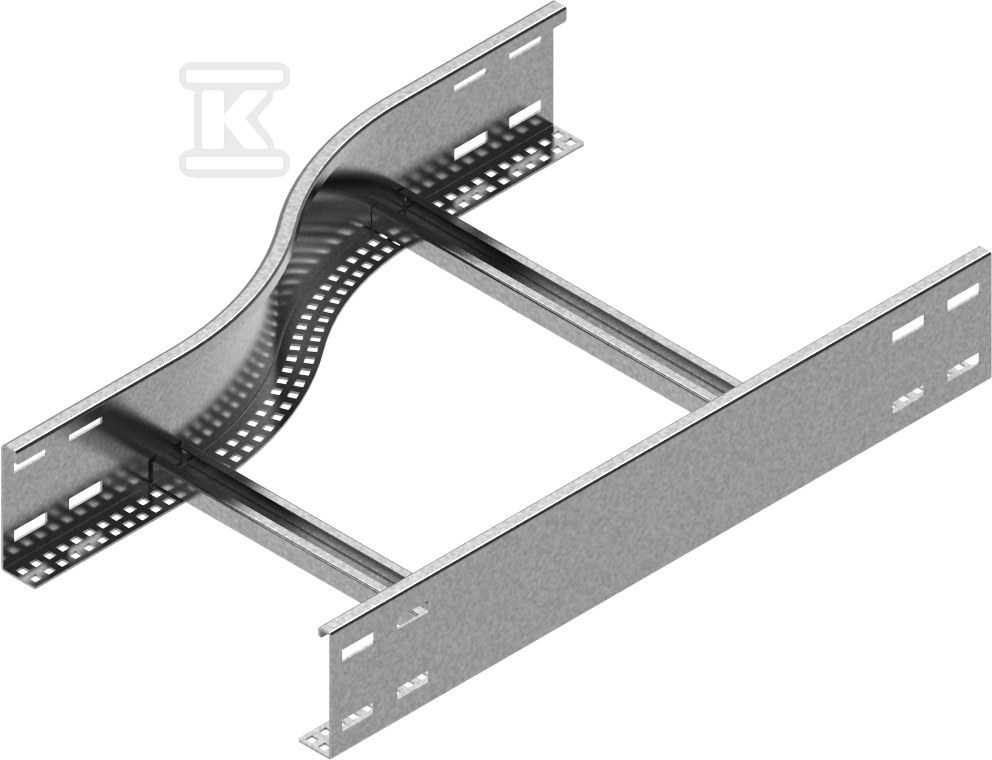

Redukcja lewa RDLC500/400H120 N 485340

Zmiana szerokości trasy kablowej w korytach metalowych

Redukcja lewa przeznaczona do płynnego przejścia między odcinkami koryta o różnej szerokości. Umożliwia zachowanie ciągłości trasy kablowej bez konieczności przerywania prowadzenia kabli i bez dodatkowych łuków czy obejść. Dzięki temu instalacja pozostaje uporządkowana, a dostęp do przewodów jest zachowany na całej długości.

Przejście realizowane jest ze szerokości 500 mm na 400 mm, co sprawdza się przy zwężaniu trasy w miejscach ograniczonej przestrzeni, przy wejściu do rozdzielnic lub w punktach rozgałęzień. Element wykonany jest ze stali o grubości blachy 2,0 mm, co zapewnia sztywność konstrukcji i stabilne podparcie dla ułożonych kabli. Powierzchnia zabezpieczona jest ocynkiem ogniowym, co ogranicza korozję w typowych warunkach instalacji przemysłowych i obiektowych.

Konstrukcja i parametry geometryczne

Kształt redukcji lewej zapewnia naturalne, łagodne przejście szerokości bez gwałtownych zmian przekroju. Stalowa blacha o grubości 2,0 mm daje odpowiednią wytrzymałość mechaniczną przy zachowaniu możliwości montażu ręcznego. Zabezpieczenie powierzchni to ocynk ogniowy, zgodnie z danymi ETIM, co przekłada się na odporność na działanie wilgoci i czynników atmosferycznych w instalacjach zewnętrznych i wewnętrznych.

Element nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru. Szczeble konstrukcji są przystosowane do montażu uchwytów kablowych, co pozwala na elastyczne rozmieszczenie wiązek i utrzymanie wymaganego odstępu od innych elementów instalacji.

Montaż i kompatybilność

Redukcja przeznaczona jest do montażu na trasie kablowej z korytami metalowymi o tej samej wysokości. Do prawidłowego połączenia wymagane jest użycie 4 łączników oraz 16 kompletów śrub. Taki zestaw zapewnia stabilne, sztywne połączenie obu odcinków koryta i przeniesienie obciążeń na wsporniki.

W praktyce instalatorzy wykorzystują redukcję przy zwężaniu trasy w pomieszczeniach technicznych, na korytarzach kablowych oraz w miejscach przejścia przez ściany i przegrody. Dzięki przystosowaniu szczebli do uchwytów kablowych możliwe jest dalsze prowadzenie wiązek bez dodatkowych wsporników.

Wersje materiałowe na zamówienie

Standardowo element dostarczany jest ze stali z zabezpieczeniem ocynk ogniowy. Na zamówienie dostępna jest stal cynkowana metodą Sendzimira wg PN-EN 10346:2015-09, oznaczana jako S. Alternatywnie można zamówić stal cynkowaną metodą zanurzeniową wg PN-EN ISO 1461:2023-02, oznaczenie F, co zwiększa grubość powłoki cynkowej w warunkach szczególnie agresywnych.

Dla instalacji wymagających podwyższonej odporności korozyjnej oferowana jest wersja ze stali nierdzewnej, oznaczenie E. Dostępne jest również lakierowanie w standardowej palecie RAL, oznaczenie L, co pozwala na dopasowanie koloru do estetyki obiektu.

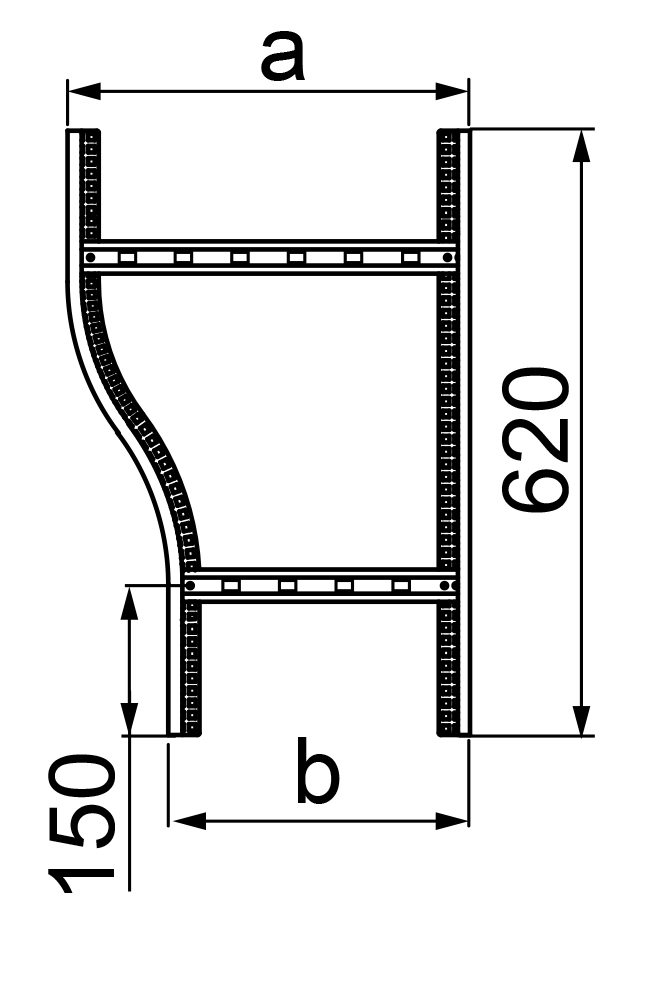

Przy nietypowych zamówieniach należy podać wymiary a i b, co umożliwia wykonanie redukcji o indywidualnych parametrach geometrycznych dopasowanych do istniejącej trasy.
