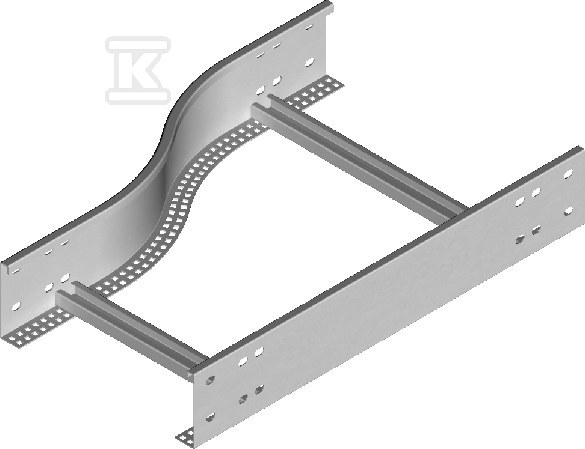

Redukcja lewa RDLP200/100H120N 485210

Redukcja lewa do trasy kablowej o zmiennej szerokości

Element przeznaczony do płynnego przejścia między odcinkami trasy kablowej o różnej szerokości. Lewa redukcja pozwala zmniejszyć przekrój z 200 mm do 100 mm przy zachowaniu wysokości 120 mm, co ułatwia prowadzenie kabli w miejscach zwężenia, rozgałęzień lub przyłączeń do urządzeń. Konstrukcja przeznaczona jest do tras kablowych z blachy o grubości 1,5 mm i współpracuje ze standardowymi szczeblami przystosowanymi do montażu uchwytów kablowych UK, UKO oraz UKP.

Konstrukcja i materiał

Wykonanie ze stali z zabezpieczeniem powierzchni ocynk ogniowy zapewnia odporność na korozję w typowych warunkach instalacji przemysłowych i obiektowych. Grubość blachy 1,5 mm daje sztywność potrzebną do przenoszenia obciążenia kablowego przy zachowaniu możliwości montażu bez dodatkowego wzmocnienia.

W ofercie standardowej stosowana jest stal cynkowana zgodnie z PN-EN 10346:2015-09.

• stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02,
• stal nierdzewna,
• lakierowanie w standardowej palecie RAL.

Dzięki temu element można dopasować do wymagań środowiskowych i estetycznych instalacji.

Montaż i zastosowanie

Redukcja lewa ma szerokość większą 200 mm i mniejszą 100 mm przy wysokości 120 mm. Długość elementu wynosi 60 cm, a masa ok. 2,42 kg, co ułatwia transport i pozycjonowanie na wysokości.

Do prawidłowego połączenia z trasą kablową należy użyć 4 łączników oraz 16 kompletów śrub. Szczeble redukcji są przystosowane do montażu uchwytów kablowych UK/UKO i UKP, co pozwala na bezpośrednie mocowanie wiązek bez dodatkowych adapterów.

Rozwiązanie sprawdza się przy:

• zmianie szerokości trasy wzdłuż istniejącego korytarza kablowego,
• przejściu do węższych odcinków przy szafach rozdzielczych i punktach dystrybucji,
• organizacji tras w pomieszczeniach technicznych, gdzie wymagane jest zachowanie ciągłości prowadzenia kabli przy ograniczeniu miejsca.

Parametry użytkowe i ograniczenia

Urządzenie nie posiada systemu utrzymania sprawności działania E30, E90 w czasie pożaru. Objętość opakowania ok. 0,014 m3 ułatwia logistykę przy większych realizacjach.

Redukcja nie jest elementem nośnym samodzielnym - jej trwałość i stabilność zależą od prawidłowego połączenia z sąsiednimi odcinkami trasy oraz od użycia zalecanych łączników i śrub montażowych.
