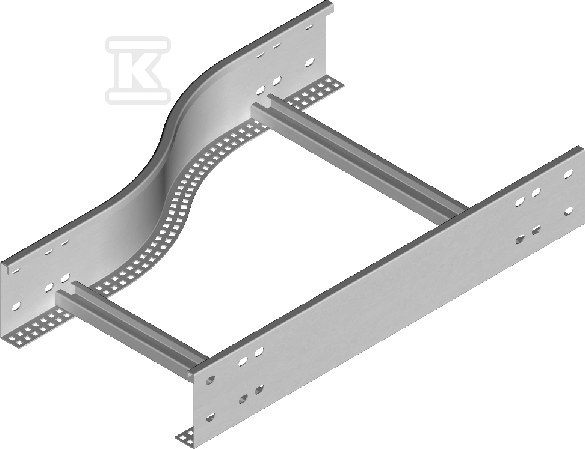

Redukcja lewa RDLP300/200H120N 485220

Zmiana szerokości trasy kablowej w jednym elemencie

Redukcja lewa umożliwia płynne przejście trasy kablowej z szerokości 300 mm na 200 mm przy wysokości 120 mm. Element przeznaczony jest do zmiany przekroju korytka lub drabiny w miejscu, gdzie wymagane jest zawężenie ciągu kablowego bez rozcinania konstrukcji i bez dodatkowych przejściówek. Wykonanie z blachy o grubości 1,5 mm zapewnia sztywność połączenia i stabilne prowadzenie kabli na całej długości redukcji.

Konstrukcja i materiał

Podstawowy materiał to stal z zabezpieczeniem powierzchni ocynk ogniowy. W standardzie stosowana jest stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest wersja F ze stalą cynkowaną metodą zanurzeniową PN-EN ISO 1461:2023-02, wersja E ze stali nierdzewnej oraz wersja L z lakierowaniem w standardowej palecie RAL. Grubość blachy 1,5 mm przekłada się na wytrzymałość mechaniczną przy zachowaniu możliwości montażu standardowymi łącznikami. Wymiary gabarytowe elementu to długość 60 cm, wysokość 12 cm oraz szerokość odpowiadająca większej stronie 30 cm. Masa wynosi 2,59 kg, a objętość 0,022 m3.

Montaż i kompatybilność

Redukcja przeznaczona jest do montażu na trasie kablowej z użyciem 4 łączników LDCH oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Szczeble konstrukcji przystosowane są do montażu uchwytów kablowych UK, UKO oraz UKP, co pozwala na bezpośrednie mocowanie wiązek bez dodatkowych adapterów. Przy nietypowych zamówieniach producent prosi o podanie wymiaru a i b, co umożliwia wykonanie redukcji o indywidualnych parametrach.

Zastosowanie i warunki pracy

Produkt nie posiada systemu utrzymania sprawności działania E30, E90 w czasie pożaru.
