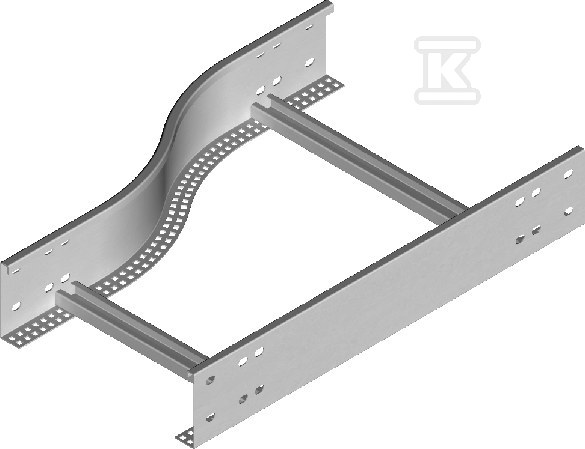

Redukcja lewa RDLP400/300H120N 485230

Redukcja lewa do zmiany szerokości trasy kablowej

Zmiana szerokości trasy kablowej po lewej stronie w jednym kierunku pozwala dopasować ciąg kablowy do węższych lub szerszych odcinków bez przerywania prowadzenia kabli. Element przeznaczony jest do tras kablowych o wysokości 120 mm i umożliwia płynne przejście z szerokości 400 mm na 300 mm. Dzięki temu instalator zachowuje ciągłość trasy, a użytkownik końcowy zyskuje estetyczny i uporządkowany układ przewodów.

Konstrukcja i materiał

Wykonanie z blachy stalowej o grubości 1,5 mm zapewnia sztywność przy zachowaniu możliwości montażu bez dodatkowego wzmocnienia. Standardowo powierzchnia zabezpieczona jest ocynkiem ogniowym, co w praktyce oznacza dobrą odporność na korozję w typowych warunkach pomieszczeń technicznych i hal. W ofercie dostępna jest stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie możliwe jest wykonanie ze stali cynkowanej metodą zanurzeniową PN-EN ISO 1461:2023-02, ze stali nierdzewnej lub z lakierowaniem w standardowej palecie RAL. Materiał i grubość blachy pozwalają na montaż uchwytów kablowych na szczeblach elementu.

Montaż i kompatybilność

Redukcja przeznaczona jest do montażu na trasie kablowej o tej samej wysokości. Do połączenia zaleca się użycie 4 łączników LDCH oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Szczeble elementu przystosowano do montażu uchwytów kablowych UK, UKO oraz UKP, co ułatwia prowadzenie kabli na zwężonym odcinku. Przy nietypowych zamówieniach wymagane jest podanie wymiarów a i b, co pozwala dobrać redukcję do indywidualnych potrzeb trasy.

Wymiary i warunki użytkowania

Element ma wysokość 120 mm, szerokość większą 400 mm i mniejszą 300 mm. Długość redukcji wynosi 600 mm, a masa ok. 2,77 kg przy objętości ok. 0,029 m3. Rozwiązanie nie posiada systemu utrzymania sprawności działania E30 ani E90 w czasie pożaru. Przeznaczone jest do standardowych instalacji kablowych, gdzie wymagana jest zmiana szerokości trasy po lewej stronie bez zmiany wysokości prowadzenia.
