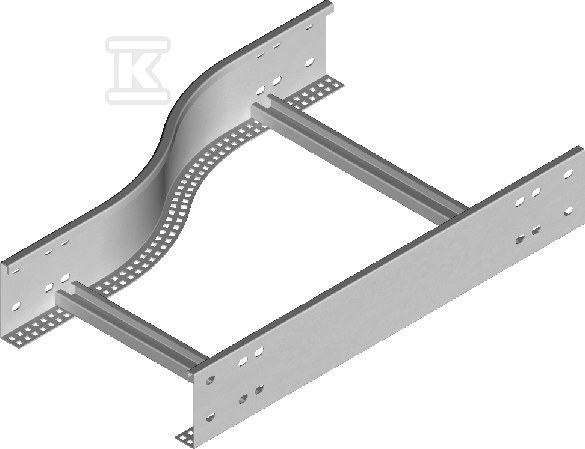

Redukcja lewa RDLP500/400H120N 485240

Redukcja lewa do zmiany szerokości trasy kablowej 500 na 400 mm

Zmiana szerokości trasy kablowej to główne zadanie lewej redukcji przeznaczonej do drabinek kablowych o wysokości 120 mm. Element pozwala płynnie przejść z szerszego odcinka 500 mm do węższego 400 mm, zachowując ciągłość prowadzenia kabli i stabilność konstrukcji.

Konstrukcja i materiał

Rdzeń wykonania stanowi stal o grubości blachy 1,5 mm. Materiał podstawowy to stal cynkowana metodą Sendzimira PN-EN 10346:2015-09. Na zamówienie dostępne są: stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Masa jednego elementu wynosi 2,95 kg, co ułatwia manipulację na etapie montażu bez utraty sztywności.

Montaż i zastosowanie w trasie kablowej

Redukcja przeznaczona jest do montażu na drabinkach kablowych i służy do zmiany szerokości trasy. Połączenie wykonuje się za pomocą 4 łączników LDCH oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Szczeble redukcji są przystosowane do montowania uchwytów kablowych UK, UKO oraz UKP, dzięki czemu możliwe jest bezpośrednie mocowanie wiązek na zwężonym odcinku. Przy nietypowych zamówieniach wymagane jest podanie wymiarów a i b, co pozwala na wykonanie redukcji o indywidualnych gabarytach.

Wymiary i kompatybilność

Element realizuje przejście z szerokości większej 500 mm na szerokość mniejszą 400 mm, przy zachowaniu lewej orientacji zwężenia. Konstrukcja nie posiada właściwości utrzymania sprawności działania E30 ani E90 w czasie pożaru. Redukcja współpracuje z systemami drabinek kablowych o tej samej wysokości i jest rozwiązaniem uniwersalnym dla instalatora oraz projektanta trasy kablowej, gdzie potrzebna jest estetyczna i mechanicznie spójna zmiana przekroju.
