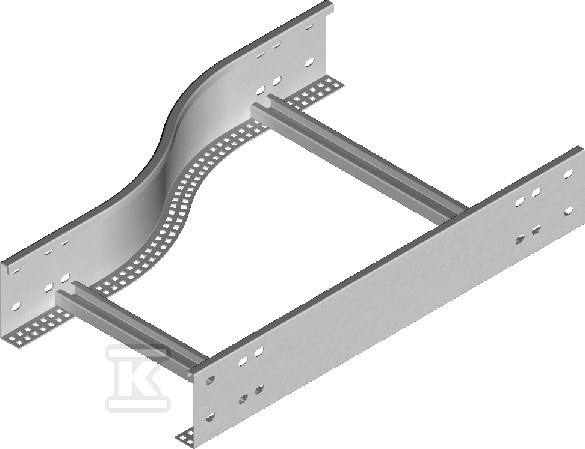

Redukcja lewa RDLP600/500H120N 485250

Redukcja lewa do trasy kablowej o szerokościach 600/500 mm z wysokością 120 mm

Zmiana szerokości trasy kablowej z lewej strony w jednym elemencie. Redukcja przeznaczona jest do płynnego przejścia z szerszego odcinka 600 mm na węższy 500 mm bez przerywania prowadzenia kabli. Dzięki temu instalator zachowuje ciągłość trasy przy zmianie przekroju, a użytkownik końcowy zyskuje estetyczne i uporządkowane prowadzenie instalacji. Konstrukcja przeznaczona jest do standardowych tras kablowych o wysokości 120 mm.

Konstrukcja i materiał

Wykonana ze stali o grubości blachy 1,5 mm. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, co zapewnia odporność na korozję w typowych warunkach instalacyjnych. W ofercie na zamówienie dostępne są warianty materiałowe: stal cynkowana metodą Sendzimira PN-EN 10346:2015-09, stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL.

Szczeble redukcji przystosowane są do montażu uchwytów kablowych UK/UKO oraz UKP, co pozwala na bezpośrednie mocowanie wiązek bez dodatkowych adapterów. Element nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru.

Montaż i zastosowanie

Redukcja lewa umożliwia przejście z trasy 600 mm na 500 mm po lewej stronie, zachowując wysokość 120 mm. Montaż wymaga zastosowania 4 łączników LDCH oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Przy nietypowych zamówieniach należy podać wymiary a i b.

• płynne zmniejszenie szerokości trasy bez dodatkowych przejściówek
• kompatybilność z uchwytami kablowymi UK/UKO i UKP
• stalowa konstrukcja 1,5 mm zapewniająca sztywność połączenia
• możliwość wykonania w różnych wykończeniach na zamówienie

Wymiary i parametry użytkowe

Szerokość większa wynosi 600 mm, szerokość mniejsza 500 mm, wysokość konstrukcji to 120 mm. Masa elementu to ok. 3,01 kg, a objętość ok. 0,043 m3. Parametry pozwalają na łatwy transport i montaż bez konieczności użycia specjalistycznego sprzętu.
