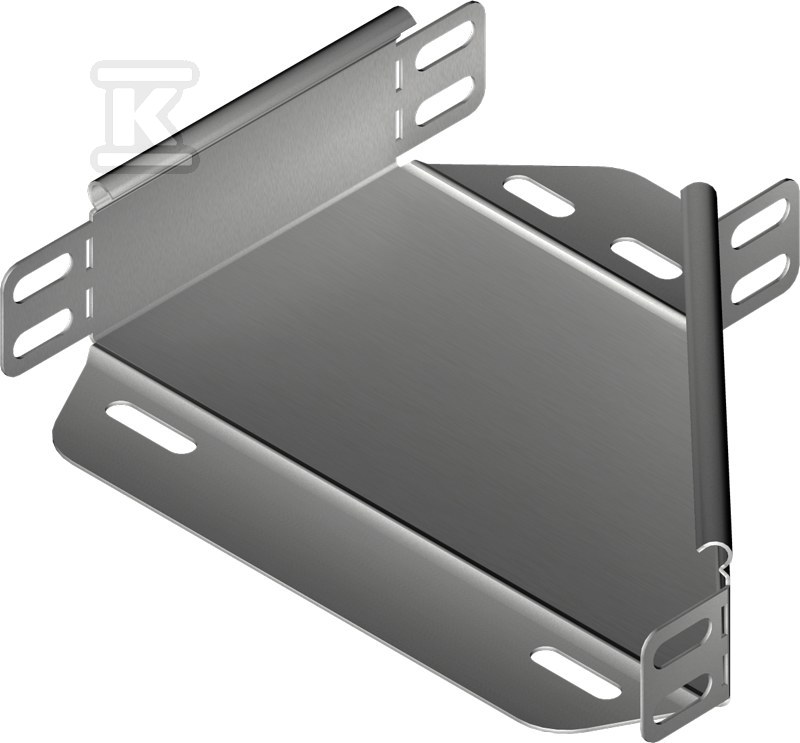

Redukcja lewa RKLBL150/100H42 145801

Zmiana szerokości trasy kablowej w systemie 42 mm

Redukcja lewa RKLBL150/100H42 pozwala płynnie zmniejszyć szerokość trasy kablowej z 150 mm do 100 mm przy zachowaniu wysokości korytka 42 mm. Rozwiązanie jest przeznaczone do łączenia odcinków o różnej szerokości bez przerywania ciągłości prowadzenia kabli, co upraszcza projektowanie rozgałęzień i przejść w instalacjach przemysłowych i obiektowych. Lewostronne wykonanie oznacza, że zwężenie następuje po lewej stronie w kierunku przepływu trasy, co ułatwia instalatorowi szybkie dopasowanie elementu do istniejącej geometrii.

Konstrukcja i materiał

Element wykonany jest ze stali, co zapewnia sztywność mechaniczną i odporność na obciążenia charakterystyczne dla tras kablowych. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, który zwiększa odporność na korozję w warunkach wewnętrznych i zewnętrznych. Wymiary robocze to szerokość większa 150 mm i szerokość mniejsza 100 mm, przy przeznaczeniu do korytek o wysokości 42 mm. System nie jest przeznaczony do utrzymania sprawności działania E30/E90 w czasie pożaru.

Montaż i zastosowanie w trasie

Redukcja służy do zmiany szerokości trasy kablowej w jednym miejscu, bez konieczności cięcia korytek i wykonywania dodatkowych połączeń.

• montaż śrubami SGKM6x12 lub SGM6x12 do sąsiednich odcinków korytka,
• zachowanie ciągłości posadowienia kabli i estetyki prowadzenia,
• zastosowanie przy rozgałęzieniach, przejściach przez przeszkody oraz tam, gdzie wymagane jest zmniejszenie przekroju trasy przy tej samej wysokości 42 mm.

Dzięki temu instalator ogranicza ilość cięć i dodatkowych elementów, a użytkownik końcowy otrzymuje uporządkowaną, czytelną trasę kablową.

Wersje wykończenia i dopasowanie

Podstawowa wersja S to stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępne są alternatywne wykończenia:

• wersja F ze stalą cynkowaną metodą zanurzeniową PN-EN ISO 1461:2011,
• cynk płatkowy dla elementów o maksymalnym wymiarze 200 mm,
• lakierowanie w standardowej palecie RAL,
• wykonanie ze stali kwasoodpornej.

Przy nietypowych zamówieniach podaje się wymiary a i b, a symbol kształtki przyjmuje postać RK...a/bH42, co ułatwia precyzyjne dopasowanie do indywidualnych projektów.
