Redukcja lewa RKLBP200/150H60 166002

Zmiana szerokości trasy kablowej w lewą stronę

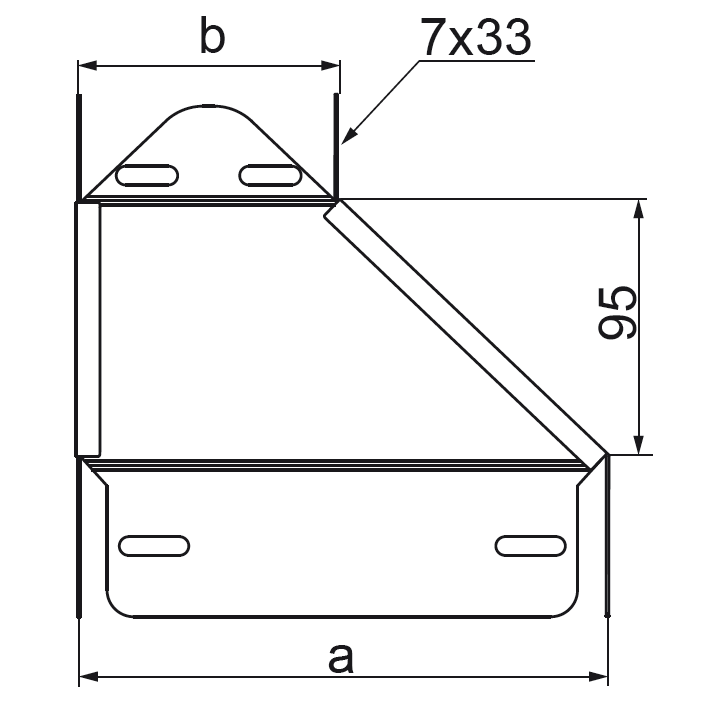

Redukcja lewa umożliwia płynne przejście trasy kablowej ze szerszego odcinka na węższy bez przerywania ciągłości prowadzenia kabli. Element przeznaczony jest do korytek o wysokości 60 mm i realizuje zwężenie z 200 mm do 150 mm, co pozwala dopasować szerokość toru do zmieniających się warunków na trasie, np. przy wejściu do rozdzielnicy, przejściu przez przeszkody lub organizacji rozgałęzień. Montaż po lewej stronie korytka zapewnia symetryczne prowadzenie przewodów i zachowanie estetyki instalacji.

Konstrukcja i materiał

Wykonanie ze stali z zabezpieczeniem powierzchni ocynkiem ogniowym zapewnia odporność na korozję w typowych warunkach instalacyjnych. W ofercie standardowej stal cynkowana jest metodą Sendzimira zgodnie z PN-EN 10346:2015-09, a na zamówienie dostępna jest wersja ze stalą cynkowaną metodą zanurzeniową PN-EN ISO 1461:2011 lub metodą cynku płatkowego dla elementów do max. 200 mm, stal kwasoodporna oraz lakierowanie w standardowej palecie RAL. Grubość blachy 1,5 mm daje sztywność niezbędną do przenoszenia obciążenia kabli przy zachowaniu możliwości obróbki na budowie. Powierzchnia w kolorze szarym wpisuje się w typową kolorystykę systemów korytkowych.

Połączenie z korytkiem realizowane jest śrubami SGKM6x12 lub SGM6x12, co pozwala na szybki montaż bez dodatkowych narzędzi specjalistycznych i zapewnia stabilne, trwałe połączenie wzdłużne.

Zastosowanie i montaż

Redukcja przeznaczona jest do systemów kablowych opartych na korytkach stalowych. Zmiana szerokości w lewą stronę ułatwia prowadzenie trasy w miejscach, gdzie wymagane jest zmniejszenie przekroju, np. przy podejściu do urządzeń o węższych wnękach lub przy optymalizacji zajmowanej przestrzeni na konstrukcjach wsporczych. Dzięki zachowaniu tej samej wysokości korytka 60 mm nie zmienia się geometria zawieszenia i rozstaw wsporników.

Element montuje się bezpośrednio na korytku, zachowując ciągłość dna i boków. Lewostronne zwężenie pozwala instalatorowi zaplanować kierunek zwężenia już na etapie projektowania trasy, co ogranicza konieczność dodatkowych docięć i uszczelek.

Parametry użytkowe i zgodność

Materiał stalowy z ocynkiem ogniowym zapewnia dobrą odporność na działanie wilgoci i czynników atmosferycznych w instalacjach wewnętrznych i osłoniętych na zewnątrz. Zgodnie z danymi ETIM produkt nie jest elementem systemu utrzymania sprawności działania E30, E90 w czasie pożaru.

Rozwiązanie współpracuje z typowymi korytkami kablowymi o wysokości 60 mm i szerokości 200 mm po stronie wejściowej oraz 150 mm po stronie wyjściowej. Dzięki temu instalator otrzymuje przewidywalny element dopasowujący trasę bez konieczności stosowania przejściówek niestandardowych.
