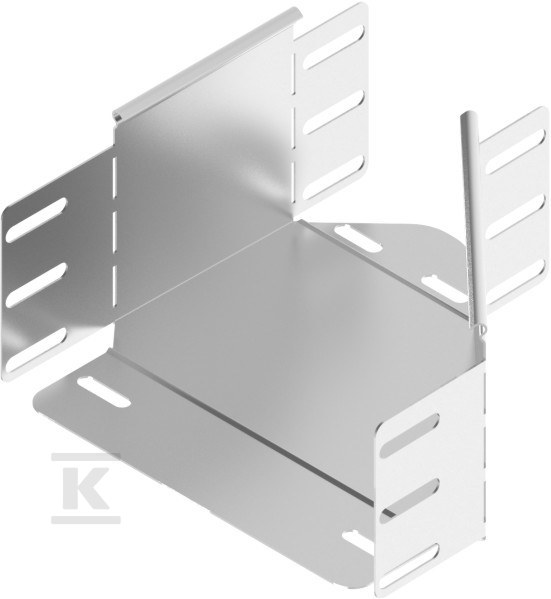

Redukcja lewa RKLBP600/500H100 119060

Zmiana szerokości trasy kablowej w lewo 600 mm na 500 mm przy wysokości 100 mm

Lewa redukcja pozwala na płynne przejście trasy kablowej z szerszego odcinka na węższy bez przerywania ciągłości prowadzenia kabli. Przejście 600 mm na 500 mm przy wysokości korytka 100 mm sprawdza się tam, gdzie konieczne jest zawężenie toru kablowego. Kształtka przeznaczona jest do korytek kablowych o wysokości 100 mm i umożliwia zachowanie estetyki oraz funkcjonalności całej trasy.

Konstrukcja i materiał

Wykonanie ze stali o grubości blachy 1,5 mm zapewnia sztywność połączenia i stabilne przeniesienie obciążenia kabli. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, który zwiększa odporność na korozję w typowych warunkach instalacyjnych.

W ofercie producenta dostępne są warianty materiałowe na zamówienie:

• stal cynkowana metodą PN-EN 10346:2015-09
• stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
• stal nierdzewna
• lakierowanie w standardowej palecie RAL

Masa elementu to ok. 0,94 kg, co ułatwia manipulację na etapie montażu.

Montaż i zastosowanie

Redukcja montowana jest do korytka za pomocą śrub SGKM6x12 lub SGM6x12. Dzięki temu połączenie jest pewne, a demontaż możliwy w razie potrzeby przebudowy trasy. Kształtka nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru.

Zastosowanie obejmuje:

• zawężenie trasy kablowej w lewą stronę
• estetyczne wykończenie przejść między odcinkami o różnej szerokości

Kompatybilność i oznaczenie

Produkt przeznaczony jest do korytek o wysokości 100 mm. Oznaczenie RKLBP600/500H100 wskazuje kierunek redukcji w lewo, szerokość większą 600 mm, szerokość mniejszą 500 mm oraz wysokość 100 mm.

Przy nietypowych wymiarach należy podać wymiary a i b. Dla przykładu a = 400 mm i b = 200 mm.
