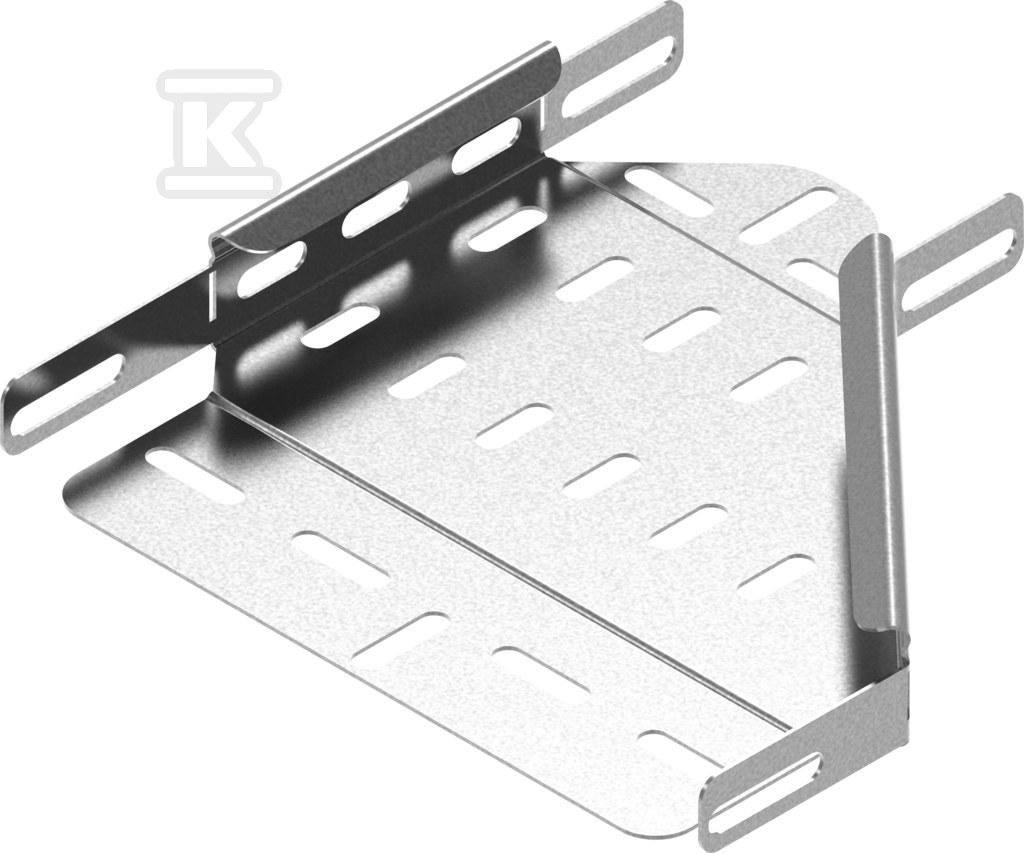

Redukcja lewa RKLL100/50H30 133710

Zmiana szerokości trasy kablowej w korytkach o wysokości 30 mm

Redukcja lewa umożliwia płynne przejście między odcinkami korytka o różnej szerokości bez przerywania ciągłości trasy. Przeznaczona jest do systemów kablowych o wysokości 30 mm i pozwala zmniejszyć przekrój z 100 mm do 50 mm w jednym elemencie, co ułatwia prowadzenie instalacji w miejscach zwężenia. Lewostronne wykonanie oznacza, że zwężenie następuje po lewej stronie w kierunku montażu, co upraszcza planowanie trasy i ogranicza potrzebę dodatkowych cięć.

Konstrukcja i materiał

Kształtka wykonana jest z blachy stalowej o grubości 0,7 mm. W standardzie stosowana jest stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest wersja ze stali cynkowanej metodą zanurzeniową PN-EN ISO 1461:2023-02 oraz wersja lakierowana w standardowej palecie RAL. Zintegrowane łączniki eliminują konieczność stosowania dodatkowych elementów łączeniowych, a montaż nie wymaga osobnych wsporników. Stalowa konstrukcja zapewnia sztywność połączenia i stabilne prowadzenie kabli na całej długości redukcji.

Montaż i zastosowanie praktyczne

Montaż realizowany jest śrubami SGKM6x12 lub SGM6x12, co pozwala na szybkie i pewne połączenie z sąsiednimi odcinkami korytka. Dzięki zintegrowanym łącznikom proces instalacji przebiega bez dodatkowych elementów, a kształtka zachowuje ciągłość mechaniczna trasy. Niewielka masa ok. 0,10 kg ułatwia manipulację na wysokości i przyspiesza prace montażowe.

Kompatybilność i parametry użytkowe

Element przeznaczony jest do korytek kablowych o wysokości 30 mm, z szerokością wejściową 100 mm i wyjściową 50 mm. Parametry geometryczne pozwalają na bezpośrednie połączenie z typowymi korytkami metalowymi w systemach prowadzenia przewodów. Redukcja nie posiada systemu utrzymania sprawności działania E30 ani E90 w czasie pożaru. W przypadku nietypowych wymiarów producent dopuszcza wykonanie na zamówienie z podaniem wymiarów a i b, przy czym symbol kształtki budowany jest według schematu RK...a/bH..., np. RK...300/100H...
