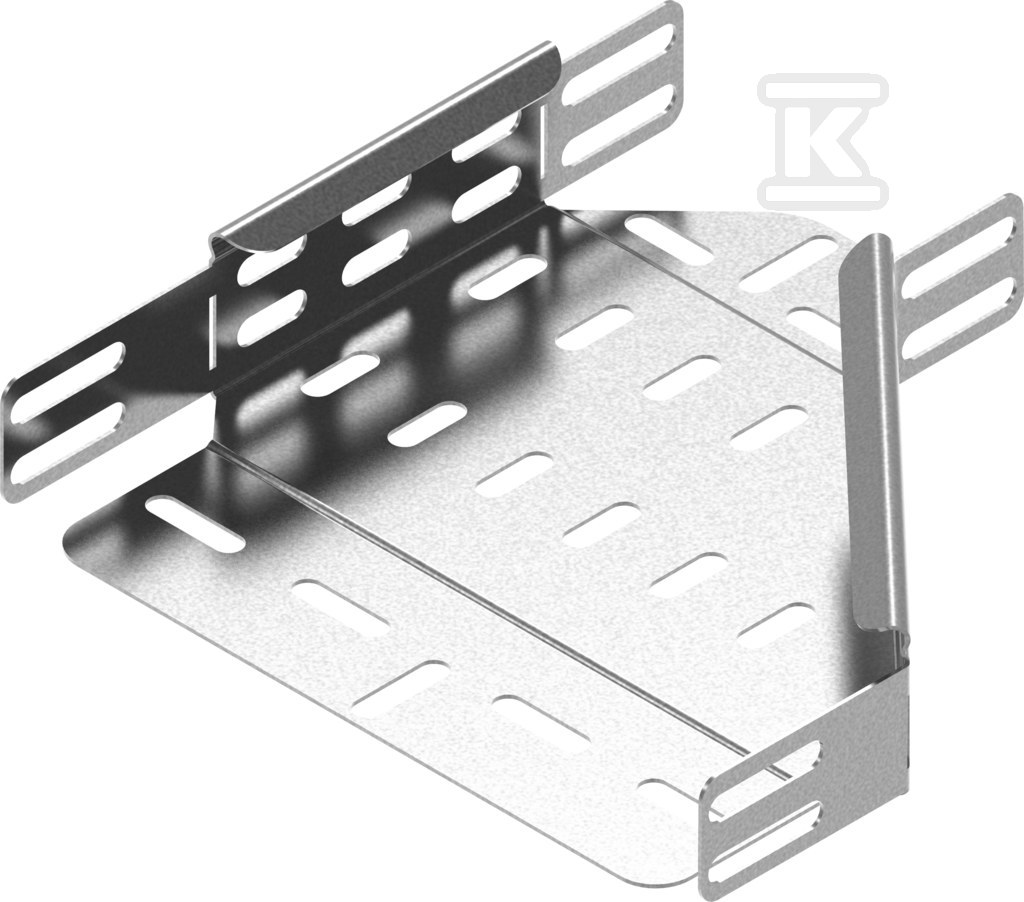

Redukcja lewa RKLL200/100H42 144520

Redukcja lewa do zmiany szerokości trasy kablowej 200 mm na 100 mm

Zmiana szerokości trasy kablowej bez przerywania ciągłości prowadzenia przewodów. Redukcja lewa RKLL200/100H42 przeznaczona jest do koryt o wysokości 42 mm i umożliwia płynne przejście z szerszego odcinka 200 mm na węższy 100 mm. Zintegrowane łączniki eliminują potrzebę stosowania dodatkowych elementów łączeniowych, a konstrukcja lewostronna pozwala na zachowanie spójności układu przy montażu od strony lewej.

Budowa i materiał

Wykonana ze stali o grubości blachy 0,7 mm. W standardzie stosowana jest stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. W danych ETIM wskazane jest zabezpieczenie powierzchni ocynk ogniowy, co w praktyce odpowiada wersji F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02 dostępnej. Możliwe jest wykonanie ze stali nierdzewnej lub z lakierowaniem w standardowej palecie RAL. Stalowa konstrukcja zapewnia sztywność połączenia i odporność na obciążenia mechaniczne występujące w trasach kablowych.

Montaż i zastosowanie w trasie kablowej

Element służy do zmiany szerokości trasy kablowej w jednym kierunku. Montaż odbywa się śrubami SGKM6x12 lub SGM6x12. Zintegrowane łączniki oznaczają, że połączenie z korytem następuje bez dodatkowych łączników. Redukcja nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru. Przeznaczona jest do tras kablowych o wysokości 42 mm, co należy uwzględnić przy doborze koryta. W przypadku nietypowych wymiarów a i b symbol kształtki budowany jest według schematu RK…a/bH…, np. dla a=300 mm i b=100 mm.

Wymiary i dane logistyczne

Przejście realizowane jest z szerokości większej 200 mm na szerokość mniejszą 100 mm przy wysokości korytka 42 mm. Masa jednej sztuki wynosi ok. 0,15 kg, masa z opakowaniem ok. 0,16 kg. Opakowanie jednostkowe ma wymiary ok. 218 mm długości, 150 mm szerokości i 40 mm wysokości. Opakowanie zbiorcze 1/10 szt.
