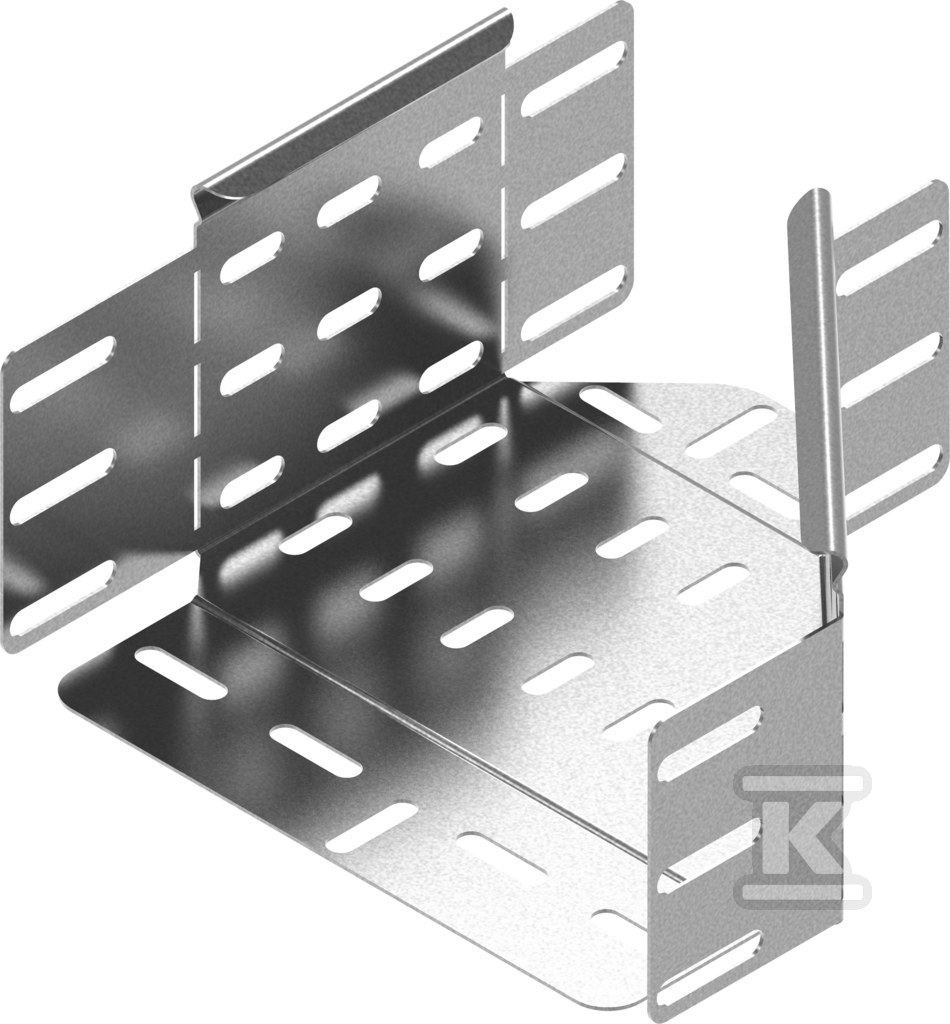

Redukcja lewa RKLP400/300H100 115040

Redukcja lewa do koryt kablowych 400/300 mm na wysokość 100 mm

Zmiana szerokości trasy kablowej bez przerywania ciągłości prowadzenia przewodów. Lewa redukcja przeznaczona jest do koryt o wysokości 100 mm i umożliwia płynne przejście z szerokości 400 mm na 300 mm w kierunku zgodnym z oznaczeniem lewej strony elementu. Rozwiązanie sprawdza się tam, gdzie trasa zwęża się, rozgałęzia lub kończy, a zachowanie estetyki i porządku ułożenia kabli ma znaczenie zarówno dla instalatora, jak i użytkownika końcowego.

Konstrukcja i materiał

Element wykonany jest z blachy stalowej o grubości 1,5 mm, co zapewnia sztywność połączenia i odporność na odkształcenia podczas montażu oraz eksploatacji. Większa szerokość wynosi 400 mm, mniejsza 300 mm, a wysokość montażowa odpowiada korytkom 100 mm. Orientacja lewa oznacza, że zwężenie następuje po lewej stronie w kierunku przepływu kabli. Montaż realizuje się śrubami M6x12, co pozwala na szybkie i pewne połączenie z sąsiednimi odcinkami koryta bez dodatkowych adapterów.

Zastosowanie na trasie kablowej

Redukcja służy do stopniowego zmniejszania przekroju trasy kablowej w miejscach, gdzie zmniejsza się ilość przewodów lub zmienia się układ rozdzielczy. Dzięki zachowaniu tej samej wysokości 100 mm nie zmienia się poziom prowadzenia kabli, a przejście jest czytelne i bezpieczne dla instalacji. Kształtka ułatwia planowanie trasy w rozdzielniach, na ścianach technicznych oraz w halach przemysłowych, gdzie liczy się porządek i dostęp do przewodów.

Powłoka i wersje materiałowe

Standardowo element dostarczany jest ze stalą zabezpieczoną ocynkiem ogniowym. W ofercie bazowej stosowana jest stal cynkowana PN-EN 10346:2015-09. Wybór powłoki pozwala dopasować trwałość antykorozyjną do warunków środowiskowych, od pomieszczeń suchych po strefy o podwyższonej wilgotności. System utrzymania sprawności działania w czasie pożaru E30/E90 nie jest deklarowany dla tej wersji.
