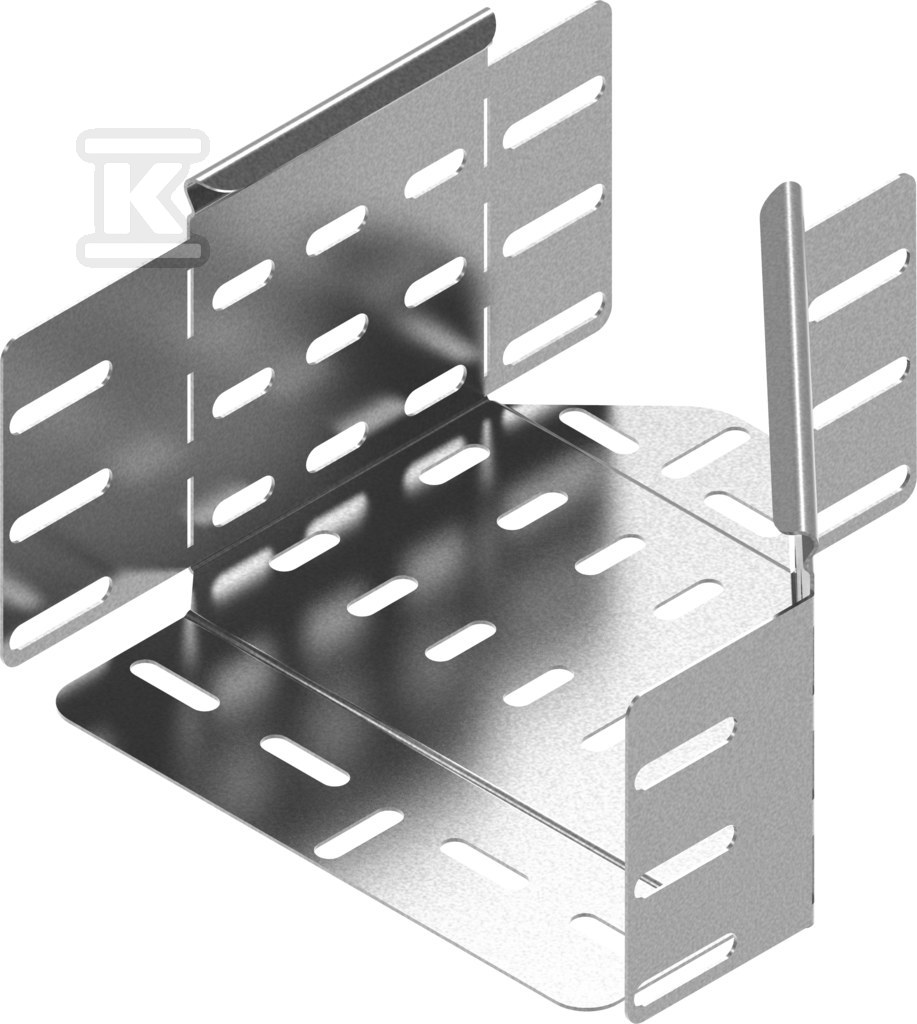

Redukcja lewa RKLP400/300H110 125040

Redukcja szerokości trasy kablowej dla korytek 110 mm

Redukcja lewa RKLP400/300H110 pozwala na płynne przejście trasy kablowej ze szerszego odcinka na węższy bez przerywania ciągłości prowadzenia kabli. Kształtka przeznaczona jest do korytek kablowych o wysokości 110 mm i umożliwia redukcję z szerokości 400 mm do 300 mm po lewej stronie, co ułatwia dopasowanie instalacji w miejscach zwężenia, rozgałęzień lub przyłączeń do urządzeń o mniejszym przekroju.

Konstrukcja i materiał

Wykonanie ze stali o grubości blachy 1,5 mm zapewnia sztywność połączenia i odporność na odkształcenia podczas montażu oraz eksploatacji. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, który zwiększa odporność na korozję w typowych warunkach instalacji elektrycznych.

W ofercie producenta dostępne są warianty materiałowe na zamówienie:

• S - stal cynkowana metodą Sendzimira wg PN-EN 10346:2015-09
• F - stal cynkowana metodą zanurzeniową wg PN-EN ISO 1461:2023-02
• E - stal nierdzewna
• L - lakierowanie w standardowej palecie RAL

Masa elementu wynosi ok. 0,73 kg, co ułatwia manipulację na etapie montażu.

Montaż i zastosowanie

Redukcja przeznaczona jest do zmiany szerokości trasy kablowej w systemach korytkowych. Montaż realizowany jest śrubami SGKM6x12 lub SGM6x12, co pozwala na szybkie i pewne połączenie z sąsiednimi odcinkami korytka.

Lewa orientacja kształtki oznacza, że zwężenie następuje po lewej stronie w kierunku przepływu kabli. Przy nietypowych wymiarach zamówienie należy określić przez podanie wymiarów a i b, np. dla przejścia 400 mm na 200 mm symbol kształtki to RK...400/200H110.

Kompatybilność i wymiary

Element współpracuje z korytkami kablowymi o wysokości 110 mm. Przejście realizuje szerokość większą 400 mm na szerokość mniejszą 300 mm. Kształtka nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru.
