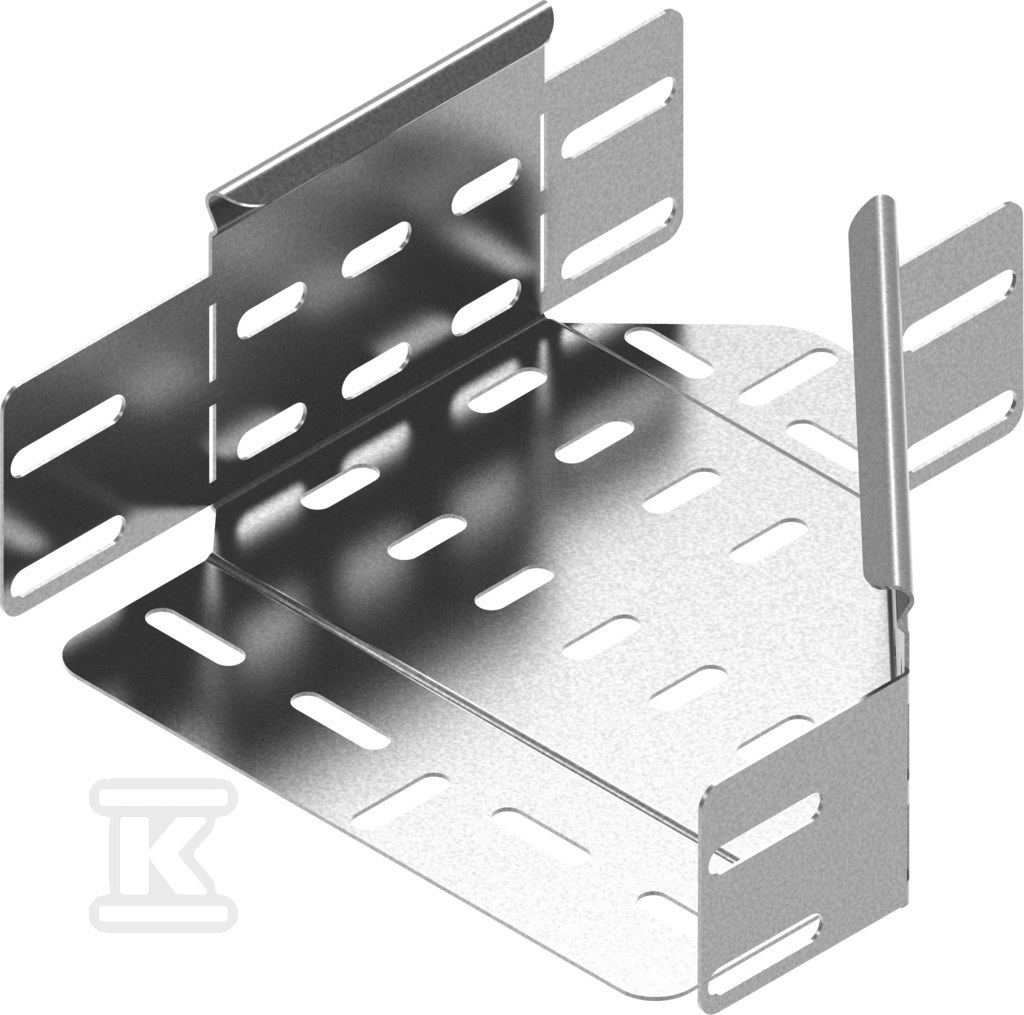

Redukcja lewa RKLP400/300H80 185040

Zmiana szerokości trasy kablowej w korytach 80 mm

Redukcja lewa przeznaczona do koryt kablowych o wysokości 80 mm umożliwia płynne przejście ze szerokości 400 mm na 300 mm bez przerywania ciągłości trasy. Kształtka służy do zawężenia lub poszerzenia odcinka instalacji kablowej w miejscach, gdzie zmienia się przekrój koryta, na przykład przy wejściu do rozdzielnicy, przejściu przez przegrodę lub dostosowaniu do dostępnej przestrzeni montażowej. Dzięki symetrycznemu profilowi po lewej stronie redukcja zachowuje estetykę i porządek ułożenia kabli, a jednocześnie ułatwia instalatorowi prowadzenie trasy bez dodatkowych obejść.

Konstrukcja i materiał

Wykonanie z blachy stalowej o grubości 1,5 mm zapewnia sztywność połączenia i odporność na odkształcenia mechaniczne podczas montażu oraz eksploatacji. Stalowa konstrukcja pozwala na ścisłe dociśnięcie do koryta i stabilne przeniesienie obciążenia kabli. Zmiana szerokości odbywa się w sposób stopniowy, co ogranicza naprężenia w wiązkach i ułatwia późniejszą kontrolę instalacji. Montaż realizuje się za pomocą śrub M6x12, co daje pewny chwyt bez konieczności dodatkowych elementów łączących.

W praktyce oznacza to, że przy nietypowych wymiarach można zamówić kształtki z innymi wartościami a i b, zachowując ten sam schemat oznaczania, gdzie pierwsza liczba to szerokość większa, druga mniejsza, a oznaczenie H80 wskazuje wysokość koryta.

Montaż i zastosowanie

Umożliwia dostosowanie przekroju trasy do zmieniających się warunków na budowie, np. przy przejściu z szerokiego odcinka zbiorczego na węższy odcinek rozdzielczy. Dzięki lewostronnemu ukształtowaniu element łatwo wpasowuje się w układ prowadzony wzdłuż ściany lub sufetu, gdzie kierunek zawężenia ma znaczenie dla estetyki i dostępności.

Element nie jest przeznaczony do systemów utrzymania sprawności działania E30/E90 w czasie pożaru. W instalacjach wymagających klas odporności ogniowej należy dobrać dedykowane kształtki przeciwpożarowe.

Zabezpieczenie powierzchni i wersje materiałowe

Standardowo stosowana jest stal cynkowana metodą ciągłą zgodnie z PN-EN 10346, co zapewnia podstawową ochronę antykorozyjną w warunkach wewnętrznych i lekko wilgotnych. Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową PN-EN ISO 1461, czyli ocynk ogniowy, który zwiększa odporność na korozję w bardziej wymagających środowiskach. Dodatkowo producent oferuje wersję ze stali nierdzewnej oraz lakierowanie w standardowej palecie RAL, co pozwala dopasować wykończenie do wymagań architektonicznych lub środowiskowych instalacji.
