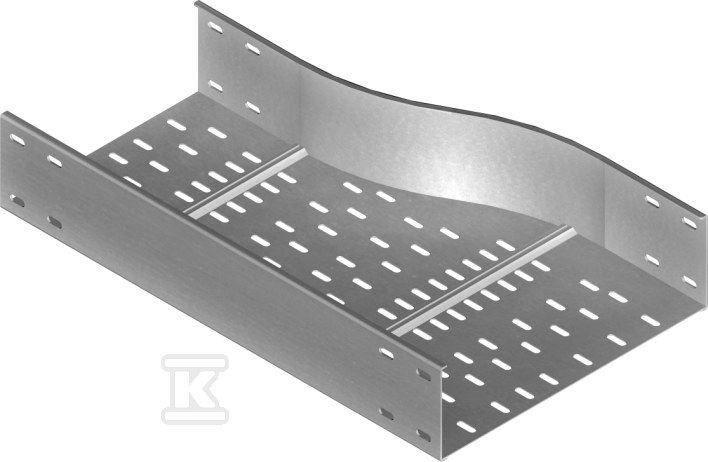

Redukcja lewa RKLSC300/200H100N 221332

Redukcja lewa do zmiany szerokości trasy kablowej 300/200 mm przy wysokości 100 mm

Redukcja lewa umożliwia płynne przejście trasy kablowej z szerszego odcinka na węższy bez przerywania ciągłości prowadzenia kabli. Przeznaczona jest do korytek kablowych samonośnych o wysokości 100 mm i pozwala zmniejszyć szerokość z 300 mm do 200 mm w kierunku zgodnym z lewą stroną instalacji. Dzięki temu instalator zachowuje estetykę i porządek prowadzenia, a użytkownik końcowy zyskuje czytelny, uporządkowany układ w rozdzielnicy, na ścianie lub wzdłuż konstrukcji wsporczej.

Kształtka pracuje jako element łączący odcinki o różnej szerokości, co jest szczególnie przydatne przy rozgałęzieniach, wejściach do szaf i miejscach, gdzie trasa musi się zwęzić ze względów przestrzennych. Do połączenia redukcji z korytkiem należy zastosować łączniki kształtek LSSU oraz śruby SGKM8x16. Przy nietypowych zamówieniach producent dopuszcza podanie indywidualnych wymiarów a i b.

Konstrukcja i materiał

Wykonanie ze stali o grubości blachy 2,0 mm zapewnia sztywność i odporność na odkształcenia mechaniczne podczas montażu i eksploatacji. Standardowe zabezpieczenie powierzchni to ocynk ogniowy zgodny z PN-EN ISO 1461:2023-02, który daje trwałą ochronę antykorozyjną w typowych warunkach instalacyjnych. W ofercie producenta dostępne są warianty materiałowe na zamówienie: stal cynkowana metodą PN-EN 10346:2015-09, stal nierdzewna oraz lakierowanie w standardowej palecie RAL.

Powierzchnia po ocynku ogniowym dobrze znosi kontakt z elementami metalowymi i jest odporna na uszkodzenia mechaniczne przy obchodzeniu się na budowie. Grubość 2,0 mm przekłada się na stabilne trzymanie kształtu po dociśnięciu łącznikami i brak ugięć pod obciążeniem kabli.

Zastosowanie i montaż

Redukcja lewa 300/200 mm przeznaczona jest do korytek o wysokości 100 mm. Rozwiązanie sprawdza się w instalacjach przemysłowych, obiektach użyteczności publicznej oraz w rozbudowach istniejących tras, gdzie konieczne jest zwężenie przekroju bez demontażu całej linii.

• płynne przejście z 300 mm na 200 mm po lewej stronie
• kompatybilność z korytami samonośnymi o wysokości 100 mm
• montaż za pomocą łączników LSSU i śrub SGKM8x16
• możliwość zamówienia nietypowych wymiarów a i b

Brak systemu utrzymania sprawności działania E30, E90 w czasie pożaru oznacza, że element jest przeznaczony do standardowych tras kablowych bez wymagań przeciwpożarowych.

Parametry użytkowe i logistyka

Jednostka waży około 4,29 kg, a opakowanie zawiera 1 sztukę. Wymiary robocze to szerokość większa 300 mm i szerokość mniejsza 200 mm przy wysokości korytka 100 mm. W katalogu producenta wskazany jest zamiennik w wersji prawej, co ułatwia dobór lustrzanego elementu przy projektowaniu symetrycznych rozgałęzień.

Kształtka nadaje się do tras prowadzonych na ścianach, stropach i konstrukcjach wsporczych, gdzie wymagana jest zmiana przekroju bez dodatkowych przejść. Dzięki stalowej konstrukcji i ocynkowi ogniowemu element zachowuje parametry mechaniczne przez długi okres eksploatacji.
