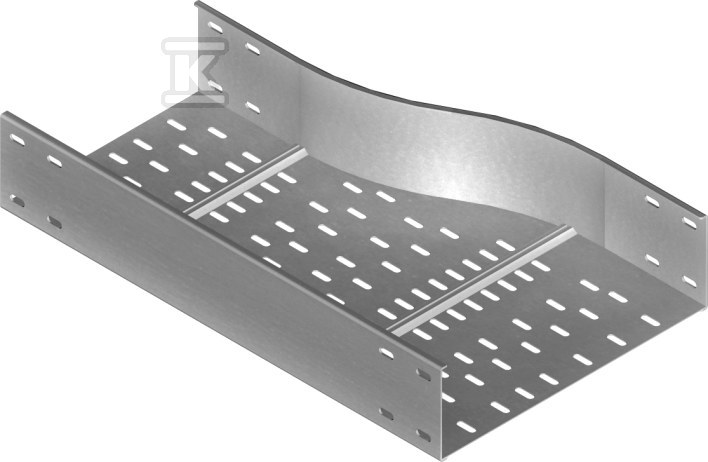

Redukcja lewa RKLSC300/200H110 231332

Zmiana szerokości trasy kablowej w lewo dla korytek o wysokości 110 mm

Kształtka umożliwia płynne przejście z szerszego odcinka trasy na węższy bez przerywania ciągłości prowadzenia kabli. Przeznaczona jest do korytek kablowych o wysokości 110 mm i pozwala zmniejszyć szerokość z 300 mm do 200 mm w kierunku zgodnym z lewą stroną instalacji.

Konstrukcja i materiał

Kształtka wykonana jest ze stali. W standardzie materiał oznaczony jako S to stal cynkowana zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest wersja F ze stalą cynkowaną ogniowo według PN-EN ISO 1461:2023-02, co odpowiada zabezpieczeniu powierzchni ocynk ogniowy podanemu w parametrach. Opcjonalnie producent oferuje wykonanie ze stali nierdzewnej E oraz lakierowanie w standardowej palecie RAL oznaczone jako L. Grubość blachy 2,0 mm zapewnia stabilność geometryczną i odporność na odkształcenia podczas montażu.

Montaż i zastosowanie

Kształtka służy do zmiany szerokości trasy kablowej w miejscu, gdzie wymagane jest zwężenie prowadzenia. Połączenie kształtki z korytkiem realizuje się za pomocą łączników standardowych. Dla nietypowych zamówień należy podać wymiary a i b. Kształtka nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru. Waga ok. 4,49 kg ułatwia orientację przy planowaniu transportu i montażu.

Parametry geometryczne i zabezpieczenie powierzchni

Szerokość większa wynosi 300 mm, szerokość mniejsza 200 mm, a przeznaczenie do korytka o wysokości 110 mm określa kompatybilność z daną serią tras. Zabezpieczenie powierzchni w wersji ogniowej zwiększa odporność na korozję w warunkach przemysłowych. Stalowa konstrukcja pozwala na zachowanie ciągłości mechanicznej trasy po montażu.
