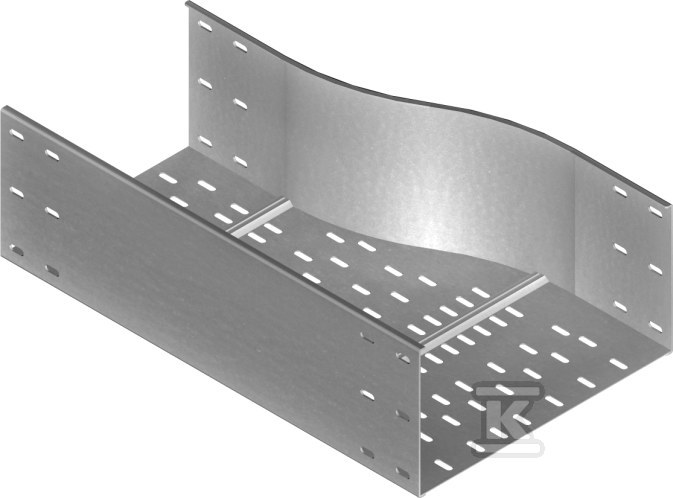

Redukcja lewa RKLSC500/400H200 291352

Redukcja lewa do korytek kablowych o wysokości 200 mm

Zmiana szerokości trasy kablowej bez przerywania ciągłości prowadzenia przewodów. Redukcja lewa przeznaczona jest do systemu samonośnego korytek kablowych H200 i pozwala płynnie przejść z szerszego odcinka na węższy w jednym kierunku. Dzięki temu instalacja zachowuje estetykę i porządek, a jednocześnie ogranicza zajmowaną przestrzeń tam, gdzie jest to potrzebne.

Konstrukcja i materiał

Kształtka wykonana jest ze stali o grubości blachy 2,0 mm, co zapewnia sztywność i stabilność połączenia w trasie kablowej. Zabezpieczenie powierzchni to ocynk ogniowy, odporny na korozję w typowych warunkach instalacyjnych. Masa jednej sztuki wynosi ok. 8,14 kg, co ułatwia planowanie transportu i montażu.

Na zamówienie producent oferuje ten sam kształt w innych wykonaniach materiałowych:

• stal cynkowana metodą Sendzimira PN-EN 10346:2015-09,
• stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02,
• stal nierdzewna,
• lakierowanie w standardowej palecie RAL.

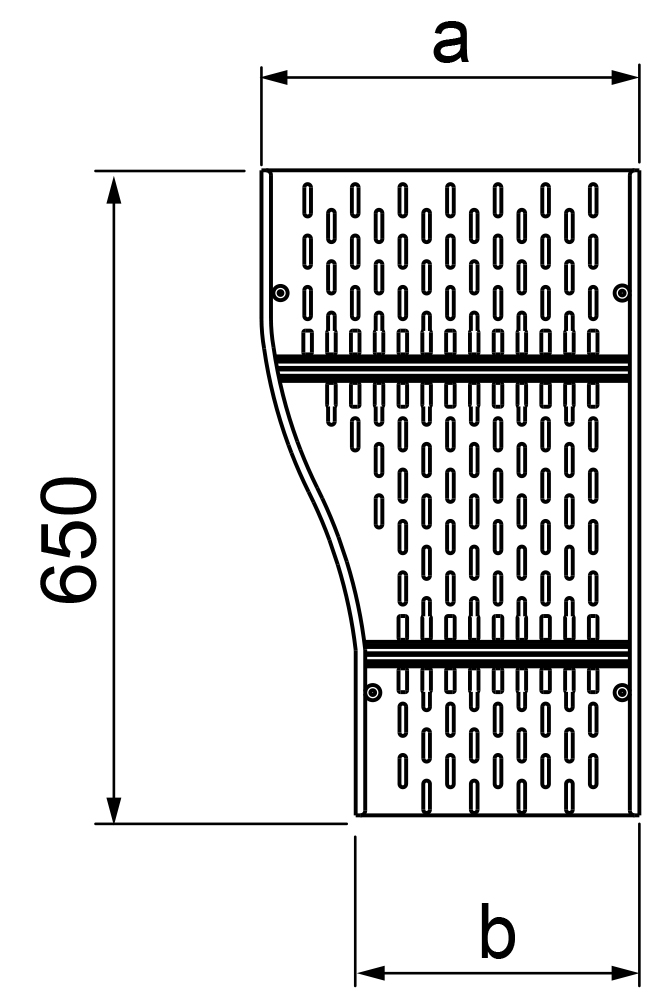

Dla nietypowych tras można zamówić wymiary indywidualne, podając wymiar a i b.

Montaż i kompatybilność

Redukcja przeznaczona jest do korytek kablowych o wysokości 200 mm. Wersja RKLSC500/400H200 zapewnia przejście z szerokości większej 500 mm na szerokość mniejszą 400 mm, z zachowaniem lewego kierunku zwężenia. Połączenie kształtki z korytkiem realizuje się za pomocą łączników kształtek LSSU... i śrub SGKM8x16, co daje stabilne i powtarzalne złącze wzdłuż trasy.

Zastosowanie i warunki pracy

Kształtka nie posiada deklarowanego systemu utrzymania sprawności działania E30/E90 w czasie pożaru.
