Redukcja lewa RKLSC600/500H120 241362

Zmiana szerokości trasy kablowej w korytkach 120 mm

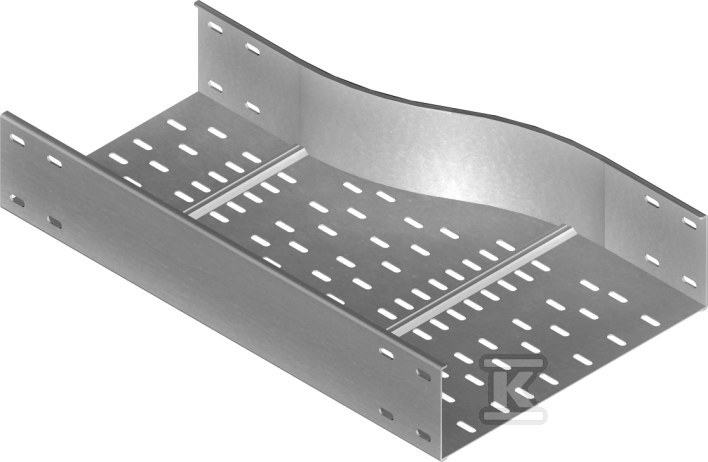

Lewe przejście redukcyjne pozwala płynnie zmniejszyć szerokość trasy kablowej z 600 mm do 500 mm przy zachowaniu wysokości korytka 120 mm. Kształtka przeznaczona jest do tras kablowych z blachy o grubości 2,0 mm i zapewnia ciągłość prowadzenia kabli bez konieczności przerywania linii. Stalowa konstrukcja z zabezpieczeniem powierzchniowym daje stabilne połączenie w rozdzielniach, obiektach przemysłowych i instalacjach użyteczności publicznej, gdzie liczy się trwałość mechaniczna i odporność na korozję.

Konstrukcja i materiał

Rdzeń wykonania to stal o grubości blachy 2,0 mm. Standardowe zabezpieczenie to ocynk ogniowy zgodny z PN-EN ISO 1461:2023-02, co zapewnia dobrą odporność na warunki środowiskowe w instalacjach wewnętrznych i zewnętrznych. Masa kształtki wynosi ok. 6,09 kg, co przekłada się na sztywność połączenia bez dodatkowego wzmocnienia.

Na zamówienie dostępna jest ta sama geometria w innych wykonaniach materiałowych:

• stal cynkowana metodą Sendzimira PN-EN 10346:2015-09,
• stal nierdzewna,
• lakierowanie proszkowe w standardowej palecie RAL.

Wybór wykonania pozwala dopasować redukcję do wymagań środowiskowych i estetycznych instalacji.

Montaż i połączenie z korytkiem

Redukcja lewa jest elementem kształtującym trasę, a nie samodzielnym odcinkiem korytka. Do połączenia kształtki z korytkiem należy zastosować łączniki kształtek LSSU oraz śruby SGKM8x16. Orientacja lewa oznacza kierunek zwężenia w stronę lewą przy patrzeniu w kierunku prowadzenia trasy. Przy nietypowych zamówieniach producent prosi o podanie wymiarów a i b, co umożliwia wykonanie redukcji o indywidualnych gabarytach.

Zastosowanie i kompatybilność

Kształtka przeznaczona jest do korytek kablowych o wysokości 120 mm, z szerokością początkową 600 mm i końcową 500 mm. Rozwiązanie sprawdza się przy zmianie przekroju trasy na odcinkach rozdzielczych, przy wejściach do rozdzielnic oraz w miejscach, gdzie konieczne jest zmniejszenie zajmowanej przestrzeni bez zmiany wysokości prowadzenia kabli. System nie posiada deklaracji utrzymania sprawności działania E30/E90 w czasie pożaru.
