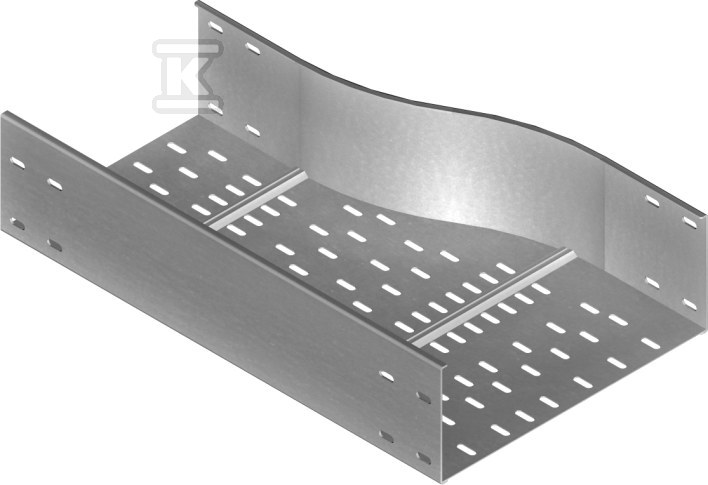

Redukcja lewa RKLST300/200H150 271333

Zmiana szerokości trasy kablowej w korytach o wysokości 150 mm

Redukcja lewa umożliwia płynne przejście z szerszego odcinka trasy kablowej o szerokości 300 mm do węższego o szerokości 200 mm, przy zachowaniu wysokości korytka 150 mm. Zmiana przekroju jest prowadzona po lewej stronie, co pozwala na estetyczne i funkcjonalne zawężenie toru kablowego bez konieczności cięcia koryta czy stosowania dodatkowych przejściówek. Rozwiązanie sprawdza się tam, gdzie trasa musi zostać zwężona w kierunku rozdzielnicy, szafy lub punktu zakończenia, a zachowanie ciągłości ułożenia kabli jest priorytetem dla instalatora.

Kształtka wykonana jest ze stali o grubości blachy 3,0 mm, co przekłada się na sztywność połączenia i odporność na odkształcenia podczas montażu oraz eksploatacji. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, zgodny z PN-EN ISO 1461:2023-02, zapewniający dobrą odporność korozyjną w typowych warunkach instalacji przemysłowych i obiektowych. Masa elementu wynosi ok. 7,5 kg, co ułatwia orientację przy planowaniu transportu i montażu na wysokości.

Konstrukcja i materiał

Podstawowa wersja produkcyjna to stal cynkowana metodą Sendzimira wg PN-EN 10346:2015-09, oznaczana symbolem S. Grubość 3,0 mm daje stabilne krawędzie i pewny chwyt łączników. Powierzchnia ocynkowana ogniowo zapewnia trwałą ochronę antykorozyjną w środowisku wewnętrznym i osłoniętym zewnętrznie. Redukcja nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru, więc jej zastosowanie ogranicza się do tras bez wymogu klas odporności ogniowej.

W praktyce instalacyjnej kształtka współpracuje z korytami kablowymi o wysokości 150 mm. Przejście 300 mm › 200 mm jest wykonane jednostronnie po lewej stronie, co należy uwzględnić przy projektowaniu kierunku zwężenia. Połączenie z korytkiem realizuje się za pomocą łączników kształtek oraz śrub, co gwarantuje stabilne i powtarzalne mocowanie bez luzów.

Montaż i zastosowanie

Redukcja przeznaczona jest do tras kablowych z korytami o wysokości 150 mm. Zmiana szerokości odbywa się stopniowo, bez gwałtownych załamań, co ogranicza naprężenia mechaniczne na wiązkach kabli. Dzięki temu instalator może prowadzić okablowanie w jednym poziomie, zachowując dostęp do kabli w miejscu zwężenia.

Przy nietypowych zamówieniach producent prosi o podanie wymiaru a i b, co pozwala na wykonanie redukcji o indywidualnych parametrach. Standardowe połączenie z korytkiem wymaga łączników kształtek i śrub, co jest rozwiązaniem sprawdzonym w systemach korytkowych tego typu.

Wersje materiałowe na zamówienie

Oprócz wykonania standardowego dostępne są opcje materiałowe realizowane na zamówienie. Wersja F to stal cynkowana metodą zanurzeniową wg PN-EN ISO 1461:2023-02, czyli ten sam ocynk ogniowy, który występuje jako zabezpieczenie powierzchni w parametrach podstawowych. Wersja E to stal nierdzewna, przydatna w środowiskach o podwyższonej wilgotności lub wymaganiach higienicznych. Wersja L umożliwia lakierowanie w standardowej palecie RAL, co pozwala dopasować kolor kształtek do wykończenia wnętrza lub identyfikacji trasy.
