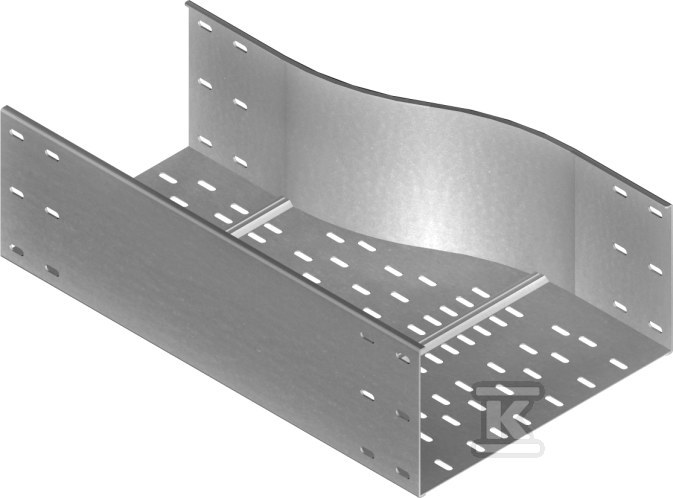

Redukcja lewa RKLST300/200H200 291333

Zmiana szerokości trasy kablowej w systemie H200

Lewa redukcja przeznaczona do korytek kablowych samonośnych o wysokości 200 mm umożliwia płynne przejście z szerszego odcinka trasy na węższy bez przerywania ciągłości prowadzenia kabli. Kształtka pozwala zmniejszyć szerokość z 300 mm do 200 mm, co jest przydatne przy rozgałęzieniach, wejściach do rozdzielnic lub miejscach, w których wymagane jest zwężenie przekroju. Rozwiązanie jest stosowane zarówno w instalacjach przemysłowych, jak i obiektach użyteczności publicznej, gdzie liczy się trwałość połączenia i zachowanie estetyki trasy.

Budowa i materiał

Wykonanie ze stali o grubości blachy 3,0 mm zapewnia sztywność i odporność mechaniczną w trakcie montażu oraz eksploatacji. Standardowo stosowana jest stal cynkowana metodą Sendzimira PN-EN 10346:2015-09. Na zamówienie dostępna jest wersja ze stalą cynkowaną metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Zabezpieczenie powierzchni ocynk ogniowy ogranicza korozję w typowych warunkach wewnętrznych i zewnętrznych. Masa jednej sztuki wynosi 9,06 kg, co ułatwia planowanie transportu i montażu.

Zastosowanie i montaż

Kształtka służy do zmiany szerokości trasy kablowej w systemach z korytkami o wysokości 200 mm. Połączenie redukcji z korytkiem realizuje się za pomocą łączników kształtek LSSU oraz śrub SGKM8x16, co zapewnia stabilne i powtarzalne złącze. Lewostronne wykonanie oznacza kierunek zwężenia zgodny z oznaczeniem producenta, dlatego przed montażem należy zweryfikować orientację na trasie. Przy nietypowych zamówieniach można podać własne wymiary a i b, co pozwala dopasować kształtki do indywidualnych projektów.

Wymiary i kompatybilność

Redukcja przeznaczona jest do korytek o wysokości 200 mm. Szerokość większa wynosi 300 mm, a mniejsza 200 mm, co daje wyraźne zwężenie trasy przy zachowaniu ciągłości prowadzonych przewodów. Parametry geometryczne pozwalają na bezpośrednie łączenie z elementami systemu samonośnego H200 bez dodatkowych przejściówek. Kształtka nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru.
