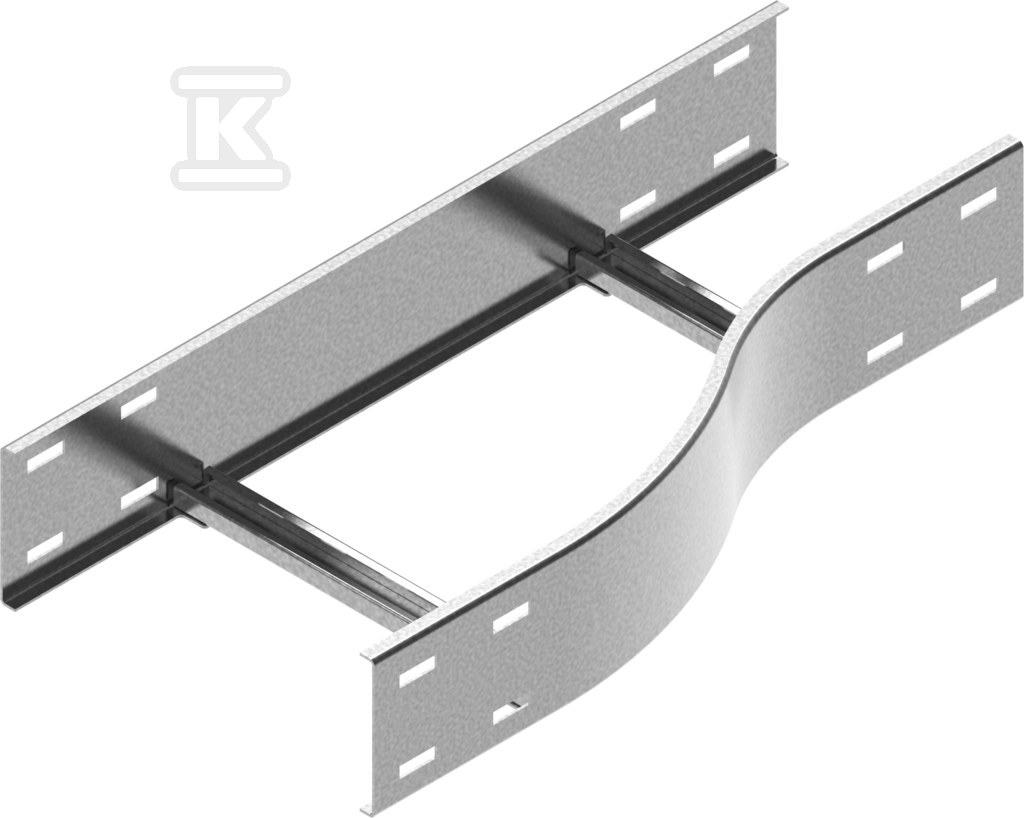

Redukcja lewa RLDSC300/200H100 411532

Redukcja lewa do zmiany szerokości trasy kablowej

Zmiana szerokości drabinki kablowej w jednym miejscu bez przerywania ciągłości trasy to funkcja redukcji lewej RLDSC300/200H100. Kształtka przechodzi z szerszego odcinka na węższy, zachowując wysokość konstrukcji i umożliwiając płynne prowadzenie kabli. Rozwiązanie jest przeznaczone do pracy z drabinkami kablowymi samonośnymi i wymaga połączenia za pomocą łączników kształtek LSSU oraz śrub SGKM8x16.

Konstrukcja i materiał

Rdzeń kształtki stanowi stal o grubości blachy 2,0 mm. W wersji standardowej jest to stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Zgodnie z danymi ETIM powierzchnia ma zabezpieczenie ocynk ogniowy, co zapewnia odporność na korozję w typowych warunkach przemysłowych. Sztywna blacha 2,0 mm przenosi obciążenie kabli i utrzymuje geometrię połączenia.

Zastosowanie i montaż

Redukcja lewa służy do zmniejszenia szerokości trasy kablowej z lewej strony w kierunku przepływu kabli. Oznaczenie 300/200 wskazuje przejście z szerokości większej 300 mm na szerokość mniejszą 200 mm, przy wysokości wynikającej z symbolu H100.

Do połączenia kształtki z drabinką należy zastosować łączniki kształtek LSSU oraz śruby SGKM8x16. Przy nietypowych zamówieniach producent prosi o podanie wymiarów a i b, co pozwala na wykonanie redukcji o indywidualnych gabarytach.

Parametry geometryczne i warunki pracy

Masa jednej sztuki wynosi 3,09 kg, a opakowanie zawiera 1 szt. System utrzymania sprawności działania w czasie pożaru E30, E90 nie jest deklarowany dla tego elementu. Redukcja nie jest przeznaczona do pracy w warunkach wymagających klas odporności ogniowej.
