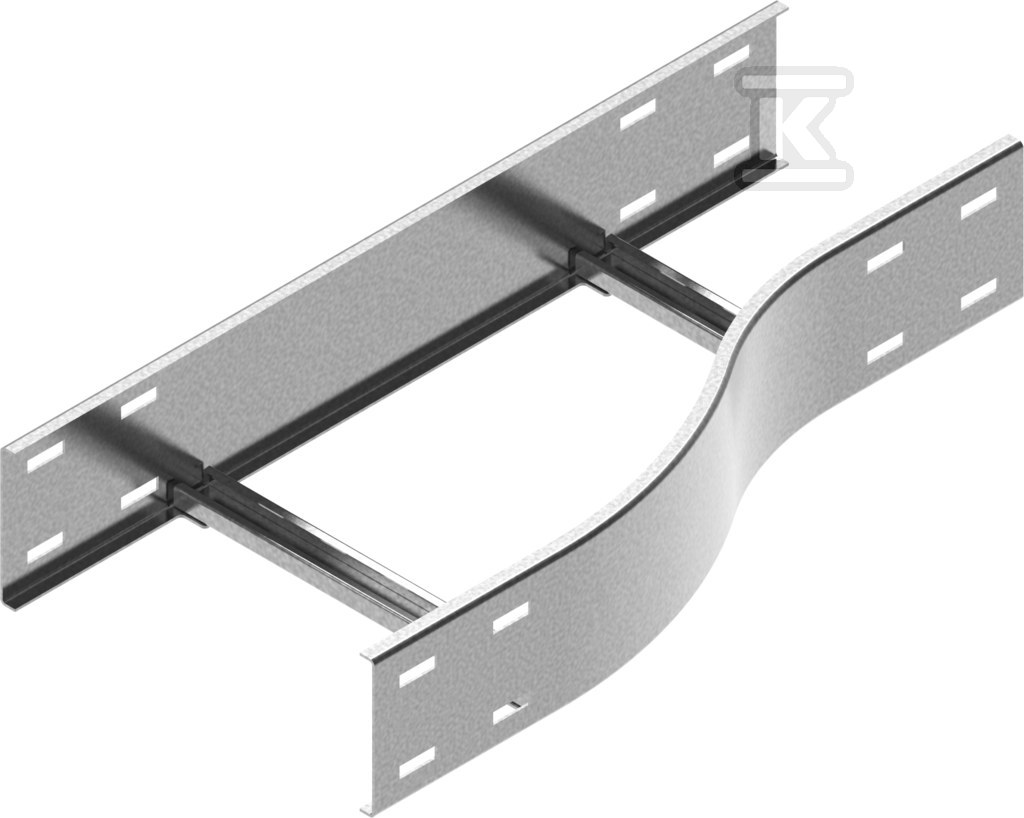

Redukcja lewa RLDSC300/200H120 431532

Zmiana szerokości trasy kablowej z lewej strony

Redukcja lewa umożliwia płynne przejście trasy kablowej z szerszego odcinka na węższy bez przerywania ciągłości drabinki. Przejście 300 mm › 200 mm przy wysokości H120 pozwala zachować porządek prowadzenia kabli i ograniczyć liczbę dodatkowych elementów przy rozgałęzieniach, zwężeniach lub dopasowaniu do istniejącej infrastruktury. Kształtka przeznaczona jest do drabinek kablowych i pracuje jako element łączący odcinki o różnej szerokości w jednej płaszczyźnie montażowej.

Konstrukcja i materiał

Wykonanie ze stali o grubości blachy 2,0 mm zapewnia sztywność połączenia i przenoszenie obciążeń kablowych bez nadmiernego ugięcia. Powierzchnia zabezpieczona jest ocynkiem ogniowym. W ofercie bazowej materiał to stal cynkowana metodą Sendzimira wg PN-EN 10346:2015-09, a na zamówienie dostępna jest wersja ze stali cynkowanej metodą zanurzeniową wg PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Masa kształtki to ok. 3,5 kg, co ułatwia manipulację na wysokości.

Montaż i kompatybilność

Redukcja lewa współpracuje z drabinkami kablowymi o wysokości 120 mm. Do połączenia kształtki z drabinką należy zastosować łączniki kształtek LSSU oraz śruby SGKM8x16. Dzięki temu montaż jest szybki i powtarzalny. Przy nietypowych zamówieniach producent prosi o podanie wymiarów a i b, co pozwala przygotować redukcję dopasowaną do indywidualnej trasy. Rozwiązanie sprawdza się przy projektowaniu nowych ciągów oraz przy modernizacji istniejących tras, gdzie wymagane jest zwężenie przekroju bez zmiany wysokości prowadzenia.

Wymiary i warunki pracy

Szerokość większa wynosi 300 mm, szerokość mniejsza 200 mm, co daje wyraźne zwężenie trasy przy zachowaniu stabilności mechanicznej. Kształtka nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru. Przeznaczona jest do standardowych instalacji kablowych, gdzie wymagana jest trwała, odporna na korozję zmiana przekroju trasy.
