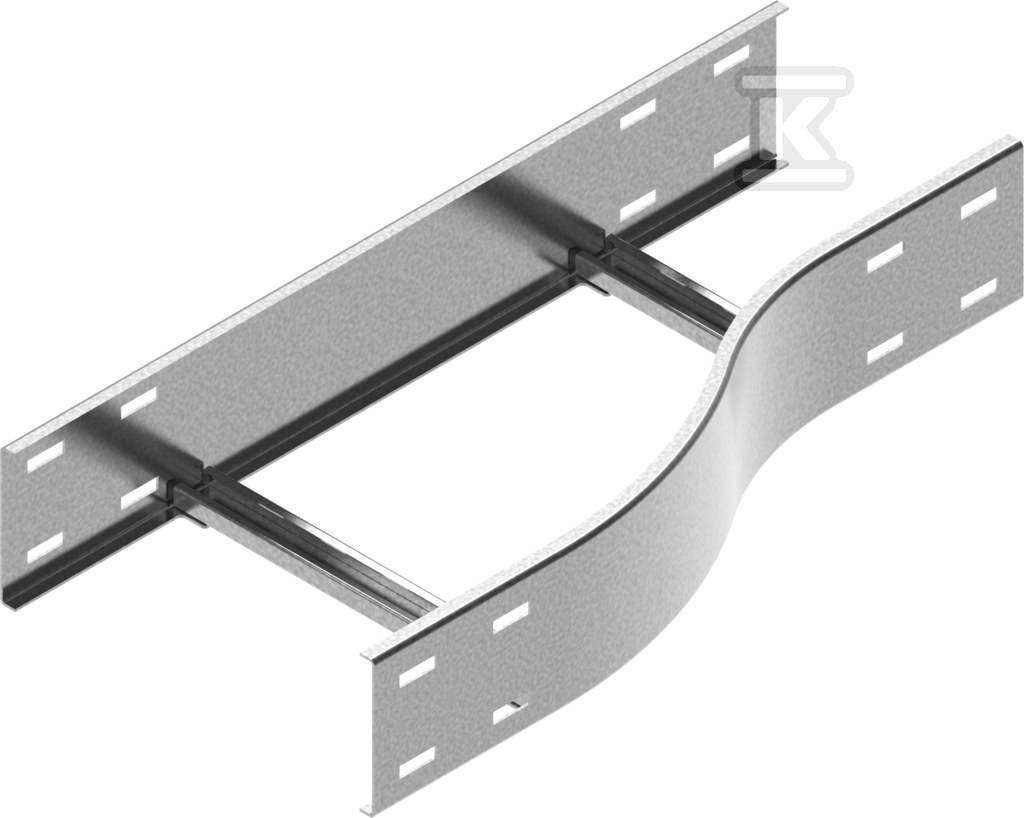

Redukcja lewa RLDST300/200H100 411533

Zmiana szerokości trasy kablowej w systemie drabinkowym H100

Redukcja lewa przeznaczona do płynnego przejścia między odcinkami drabinki kablowej o różnych szerokościach w systemie samonośnym H100. Kształtka umożliwia zachowanie ciągłości trasy przy zmianie przekroju z 300 mm na 200 mm, co pozwala na dostosowanie instalacji do zwężeń, rozgałęzień lub ograniczeń przestrzennych bez konieczności przerywania prowadzenia kabli. Rozwiązanie sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących tras kablowych.

• zachowanie ciągłości mechanicznej i estetycznej trasy
• kompatybilność z systemem H100 i standardowymi akcesoriami montażowymi

Geometria i gabaryty redukcji

Przejście wykonane jest jako redukcja lewa, czyli zwężenie prowadzące od szerszego odcinka do węższego po lewej stronie w kierunku montażu. Wymiar a, czyli szerokość większa, wynosi 300 mm, a wymiar b, czyli szerokość mniejsza, wynosi 200 mm. Wysokość profilu odpowiada standardowi H100, co zapewnia kompatybilność z pozostałymi elementami systemu samonośnego. Masa jednej sztuki to 4,41 kg, co ułatwia planowanie transportu i montażu. Kształtka nie posiada systemu utrzymania sprawności działania E30 ani E90 w czasie pożaru. W przypadku nietypowych zamówień należy podać wymiar a i b.

Materiał, grubość blachy i powłoka

Podstawowy materiał to stal o grubości blachy 3,0 mm, co przekłada się na sztywność konstrukcji i odporność na obciążenia mechaniczne w trasie kablowej. Standardowo powierzchnia jest zabezpieczona cynkowaniem metodą Sendzimira zgodnie z PN-EN 10346:2015-09, co zapewnia dobrą odporność korozyjną w typowych warunkach instalacyjnych. Zabezpieczenie powierzchni w wersji katalogowej określane jest jako ocynk ogniowy.

Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową zgodnie z PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Wybór powłoki pozwala dopasować kształtke do wymagań środowiskowych i estetycznych obiektu, np. pomieszczeń o podwyższonej wilgotności lub wymogach architektonicznych.

Montaż i kompatybilność z drabinkami

Redukcja współpracuje z drabinkami kablowymi systemu H100. Do połączenia kształtki z drabinką należy zastosować łączniki kształtek LSSU oraz śruby SGKM8x16. Dzięki temu połączenie jest stabilne i zachowuje ciągłość mechaniczną całej trasy.

Prosta geometria ułatwia montaż na wysokości i w ciasnych przestrzeniach technicznych, a stała wysokość profilu H100 pozwala na szybkie dopasowanie do istniejącej infrastruktury.
