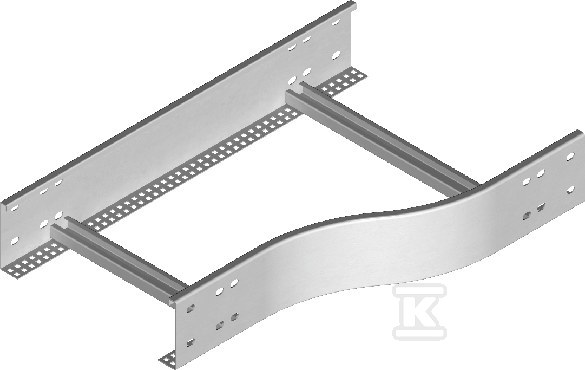

Redukcja prawa RDPP200/100H120N 485410

Redukcja prawa do płynnego przejścia między odcinkami trasy kablowej o różnej szerokości

Umożliwia zmianę szerokości trasy kablowej w jednym miejscu, bez konieczności przerywania ciągłości prowadzenia kabli. Przeznaczona jest do zastosowań, w których na danym odcinku instalacji wymagane jest przejście z szerszego kanału na węższy, zachowując stabilność całej konstrukcji i estetykę prowadzenia. Rozwiązanie sprawdza się w rozdzielniach, na trasach kablowych w obiektach przemysłowych oraz w instalacjach, gdzie zmienia się przekrój prowadzonych wiązek.

Konstrukcja i materiał

Wykonana jest ze stali o grubości blachy 1,5 mm, co zapewnia sztywność przy zachowaniu możliwości montażu bez dodatkowego wzmocnienia. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, a w ofercie bazowej materiał to stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Redukcja nie posiada systemu utrzymania sprawności działania E30, E90 w czasie pożaru.

Montaż i kompatybilność

Element montuje się na trasie kablowej przy użyciu 4 łączników LDCH oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Szczeble redukcji są przystosowane do montażu uchwytów kablowych UK, UKO oraz UKP, co pozwala na bezpośrednie mocowanie wiązek po stronie węższego i szerszego odcinka. Przy nietypowych zamówieniach należy podać wymiar a i b, co umożliwia wykonanie redukcji o indywidualnych gabarytach.

Wymiary i parametry użytkowe

Przejście realizuje szerokość większą 200 mm na szerokość mniejszą 100 mm, przy wysokości konstrukcji 120 mm. Długość elementu wynosi 60 cm, a masa ok. 2,42 kg przy objętości ok. 0,014 m3. Parametry pozwalają na zastosowanie w standardowych trasach kablowych o wysokości 120 mm, z zachowaniem spójności geometrycznej i możliwością łączenia z pozostałymi elementami systemu.
