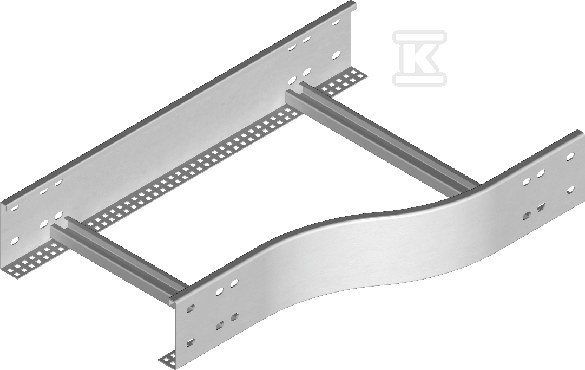

Redukcja prawa RDPP300/200H120N 485420

Redukcja prawa do zmiany szerokości trasy kablowej 300 mm na 200 mm

Zmiana szerokości trasy kablowej w jednym miejscu bez konieczności rozcinania lub wymiany całego odcinka. Redukcja prawa przeznaczona jest do łączenia dwóch koryt o różnej szerokości, zapewniając ciągłość prowadzenia kabli przy zachowaniu stabilności konstrukcji. Przeznaczona do tras o wysokości 120 mm, pozwala płynnie przejść z szerokości 300 mm na 200 mm po prawej stronie, co ułatwia prowadzenie instalacji w miejscach zwężenia, przy przejściach przez przeszkody lub w rozgałęzieniach.

Konstrukcja i materiał

Wykonana ze stali o grubości blachy 1,5 mm, zapewnia sztywność przy zachowaniu możliwości montażu standardowymi łącznikami. Powierzchnia zabezpieczona jest ocynkiem ogniowym, co zwiększa odporność na korozję w typowych warunkach instalacyjnych. W ofercie bazowej stosowana jest stal cynkowana metodą zgodnie z PN-EN 10346:2015-09. Szczeble redukcji przystosowane są do montażu uchwytów kablowych UK, UKO oraz UKP. System nie zapewnia utrzymania sprawności działania E30 ani E90 w czasie pożaru.

Montaż i zastosowanie

Redukcja przeznaczona jest do montażu na trasie kablowej o wysokości 120 mm. Do prawidłowego połączenia zaleca się użycie 4 łączników oraz 16 kompletów śrub. Konstrukcja prawa pozwala na zachowanie kierunku prowadzenia kabli bez dodatkowych załamań, co jest istotne przy zachowaniu promieni gięcia. Przy nietypowych zamówieniach należy podać wymiar a i b.

Wymiary i masa

Szerokość większa wynosi 300 mm, szerokość mniejsza 200 mm, a wysokość konstrukcji to 120 mm. Długość elementu to 60 cm. Masa jednostkowa to ok. 2,59 kg przy objętości ok. 0,022 m3, co ułatwia transport i manipulację na budowie bez konieczności użycia dodatkowego sprzętu.
