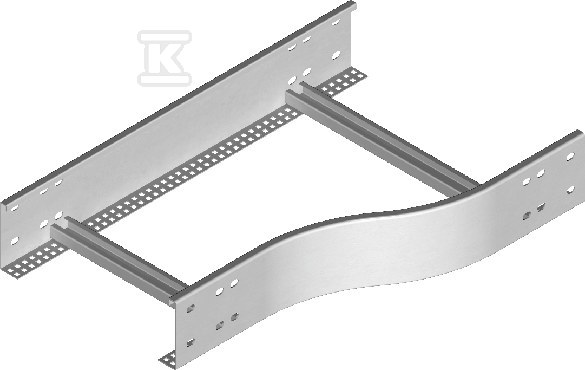

Redukcja prawa RDPP400/300H120N 485430

Redukcja szerokości trasy kablowej z prawym przejściem

Zmiana szerokości trasy kablowej w jednym elemencie pozwala prowadzić korytko dalej w węższym przekroju bez dodatkowych obejść i łączeń pośrednich. Redukcja prawa przeznaczona jest do tras kablowych o wysokości H120 i umożliwia płynne przejście z szerszego odcinka na węższy, zachowując ciągłość prowadzenia kabli oraz stabilność całej konstrukcji.

Budowa i materiał

Element wykonany jest ze stali o grubości blachy 1,5 mm, co zapewnia sztywność przy zachowaniu możliwości montażu bez nadmiernego obciążenia konstrukcji wsporczej. Standardowe zabezpieczenie powierzchni to stal cynkowana metodą Sendzimira PN-EN 10346:2015-09. Dzięki temu powierzchnia jest odporna na korozję w typowych warunkach instalacji przemysłowych i obiektowych.

Na zamówienie dostępna jest stal cynkowana metodą Sendzimira PN-EN 10346:2015-09, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Wybór wykończenia pozwala dopasować redukcję do wymagań środowiskowych i estetycznych konkretnego obiektu.

Szczeble konstrukcji są przystosowane do montażu uchwytów kablowych UK, UKO oraz UKP, co ułatwia utrzymanie porządkowego ułożenia wiązek po stronie węższego i szerszego odcinka.

Montaż i zastosowanie

Redukcja przeznaczona jest do tras kablowych, gdzie konieczne jest zmniejszenie szerokości z 400 mm na 300 mm po prawej stronie elementu.

Do prawidłowego połączenia z sąsiednimi odcinkami trasy należy użyć 4 łączników LDCH oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. W przypadku nietypowych zamówień producent prosi o podanie wymiarów a i b, co pozwala przygotować redukcję o indywidualnych gabarytach.

Parametry geometryczne i warunki pracy

Większa szerokość elementu wynosi 400 mm, mniejsza 300 mm, przy wysokości trasy H120.

Produkt nie posiada systemu utrzymania sprawności działania E30 ani E90 w czasie pożaru. Jest to element standardowy, przeznaczony do zastosowań bez wymagań odporności ogniowej.
