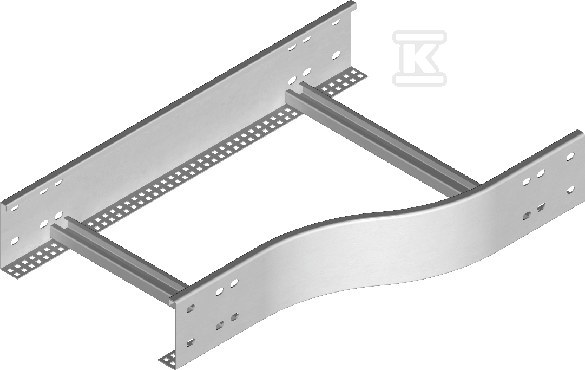

Redukcja prawa RDPP500/400H120N 485440

Redukcja szerokości trasy kablowej w prawo

Zmiana przekroju trasy kablowej w trakcie prowadzenia bez przerywania ciągłości konstrukcji. Redukcja przeznaczona do łączenia odcinków o różnej szerokości, w tym przypadku ze 500 mm na 400 mm, przy zachowaniu tej samej wysokości koryta. Rozwiązanie pozwala na płynne zawężenie trasy w miejscu zmniejszonego zapotrzebowania na przekrój kablowy.

Konstrukcja i materiał

Element wykonany ze stali o grubości blachy 1,5 mm. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, co w praktyce oznacza powłokę uzyskaną metodą zanurzeniową zgodną z PN-EN ISO 1461:2023-02. W ofercie dostępna jest również stal cynkowana metodą Sendzimira PN-EN 10346:2015-09, oznaczana jako S, oraz na zamówienie wersje ze stali nierdzewnej E i lakierowane w standardowej palecie RAL L.

Konstrukcja nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru. Redukcja jest przeznaczona do standardowych tras kablowych, gdzie wymagana jest mechaniczna ciągłość.

Montaż i kompatybilność

Do prawidłowego połączenia potrzebne są 4 łączniki LDCH oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Szczeble redukcji są przystosowane do montażu uchwytów kablowych UK/UKO oraz UKP, co ułatwia utrzymanie wiązek na całej długości trasy, także w miejscu zwężenia.

Przy nietypowych zamówieniach należy podać wymiary a i b, co pozwala na wykonanie redukcji o indywidualnych przekrojach. Standardowe wymiary geometryczne to szerokość większa 500 mm i szerokość mniejsza 400 mm, przy wysokości koryta 120 mm wynikającej z oznaczenia H120.

Zastosowanie w trasie kablowej

Redukcja sprawdza się tam, gdzie trasa kablowa musi zostać zawężona bez konieczności stosowania dodatkowych przejść czy koszy pośrednich. Dla użytkownika końcowego oznacza to estetyczniejsze i bardziej uporządkowane prowadzenie kabli oraz łatwiejszy dostęp do połączeń w miejscach redukcji.

Kompatybilność z typowymi akcesoriami do tras kablowych oraz możliwość wyboru powłoki dopasowanej do środowiska pracy.
