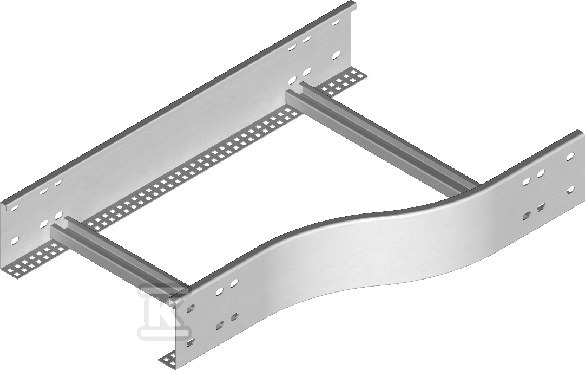

Redukcja prawa RDPP600/500H120N 485450

Redukcja prawa do płynnego zwężenia trasy kablowej H120

Redukcja prawa umożliwia zmianę szerokości trasy kablowej w jednym kierunku, bez przerywania ciągłości drabinki. Przeznaczona jest do drabinek kablowych serii H120 i pozwala na przejście z szerszego odcinka 600 mm na węższy 500 mm, zachowując stabilność całej konstrukcji. Dzięki temu instalator może dopasować trasę do zwężenia pomieszczenia, przejścia przez ścianę lub ograniczenia miejsca montażowego, bez konieczności stosowania dodatkowych przejściówek. Rozwiązanie sprawdza się tam, gdzie konieczne jest zachowanie jednego poziomu prowadzenia kabli przy jednoczesnej redukcji zajmowanej szerokości.

Konstrukcja i materiał

Element wykonany jest ze stali o grubości blachy 1,5 mm, co zapewnia sztywność połączenia przy zachowaniu możliwości montażu standardowymi łącznikami. Powierzchnia zabezpieczona jest ocynkiem ogniowym, co przekłada się na odporność na korozję w typowych warunkach instalacji przemysłowych i obiektowych. W standardzie dostępna jest stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie możliwe jest wykonanie ze stali cynkowanej zanurzeniowo PN-EN ISO 1461:2023-02, ze stali nierdzewnej oraz z lakierowaniem w standardowej palecie RAL. Masa jednego elementu wynosi ok. 3,01 kg, co ułatwia manipulację na wysokości i montaż bez dodatkowego sprzętu podnośnikowego.

Montaż i zastosowanie w trasie kablowej

Redukcja montowana jest pomiędzy dwoma odcinkami drabinki przy użyciu 4 łączników LDCH oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Szczeble konstrukcji przystosowane są do montażu uchwytów kablowych UK, UKO oraz UKP, co pozwala na bezpośrednie mocowanie wiązek na zwężonym odcinku bez utraty nośności. Przy nietypowych zamówieniach należy podać wymiar a i b, co umożliwia wykonanie redukcji o indywidualnych gabarytach. System nie posiada deklarowanej sprawności utrzymania działania E30 ani E90 w czasie pożaru.

Wymiary i dopasowanie

Przejście realizowane jest z szerokości większej 600 mm na szerokość mniejszą 500 mm, przy zachowaniu wysokości profilu H120. Zmiana szerokości odbywa się po prawej stronie elementu, co należy uwzględnić przy projektowaniu kierunku trasy i kolejności łączenia odcinków. Redukcja pozwala na zachowanie ciągłości prowadzenia kabli przy jednoczesnym ograniczeniu zajmowanej przestrzeni, co jest szczególnie przydatne w rozdzielniach, korytarzach technicznych i przy wprowadzeniach do pomieszczeń o ograniczonym przekroju.
