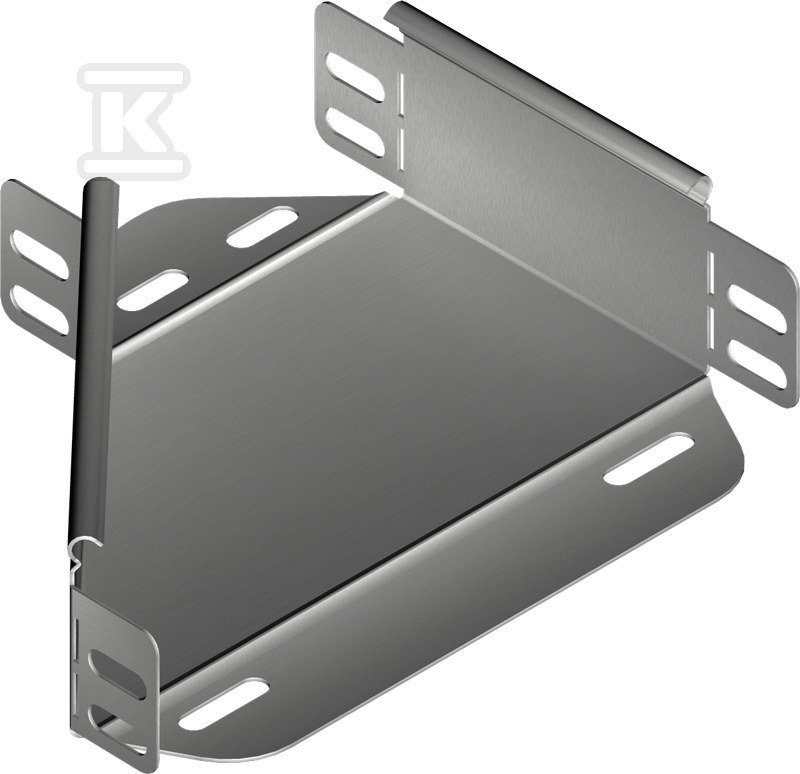

Redukcja prawa RKPBJ200/100H50 156603

Zmiana szerokości trasy kablowej w korytku o wysokości 50 mm

Redukcja prawa umożliwia płynne przejście z szerszego odcinka korytka na węższy bez przerywania ciągłości prowadzenia kabli. Kształtka przeznaczona jest do tras kablowych o wysokości 50 mm i realizuje zwężenie z 200 mm do 100 mm, co pozwala dopasować trasę do zmniejszonego przekroju w miejscu rozgałęzień, wejść do rozdzielnic lub przejść przez przeszkody. Dzięki temu instalator zachowuje ciągłość ekranowania i mechanicznej ochrony przewodów, a użytkownik końcowy otrzymuje estetyczne i uporządkowane prowadzenie.

Konstrukcja i materiał

Element wykonany jest ze stali o grubości blachy 1,0 mm. W wersji standardowej zastosowano stal cynkowaną metodą Sendzimira zgodnie z PN-EN 10346:2015-09, z zabezpieczeniem powierzchni ocynk ogniowy. Taki wybór materiału zapewnia odporność na korozję w typowych warunkach instalacji przemysłowych i obiektowych. Masa pojedynczej sztuki wynosi ok. 0,26 kg, co ułatwia montaż bez konieczności dodatkowego podparcia.

Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, lakierowanie w standardowej palecie RAL oraz wykonanie ze stali nierdzewnej. Oznaczenie materiału w symbolu pozwala dobrać odpowiednią odporność antykorozyjną do środowiska pracy. System nie utrzymuje sprawności działania E30/E90 w czasie pożaru.

Montaż i zastosowanie

Redukcja przeznaczona jest do korytek kablowych o wysokości 50 mm. Szerokość większa 200 mm przechodzi w szerokość mniejszą 100 mm, co daje wyraźne zwężenie trasy przy zachowaniu tej samej wysokości profilu. Montaż realizuje się śrubami SGKM6x12 lub SGM6x12, co zapewnia szybkie i pewne połączenie z sąsiednimi odcinkami korytka.

Kształtka sprawdza się przy projektowaniu rozgałęzień, redukcji przekroju w strefach ograniczonej przestrzeni oraz przy dostosowaniu trasy do wymiarów przepustów i wnęk. W przypadku nietypowych wymiarów producent dopuszcza zamówienie indywidualne - należy podać wymiary a i b, a symbol kształtki przyjmuje postać RK…a/bH50, np. dla 400 mm i 200 mm symbol RK…400/200H50.

Wersje materiałowe i oznaczenia

Standardowe oznaczenie S oznacza stal cynkowaną metodą Sendzimira PN-EN 10346:2015-09. Litera F w symbolu wskazuje stal cynkowaną metodą zanurzeniową PN-EN ISO 1461:2023-02, L - lakierowanie w standardowej palecie RAL, a E - stal nierdzewną. Dzięki temu ten sam kształt geometryczny można zamówić w wersji dostosowanej do wymagań środowiskowych i estetycznych konkretnej instalacji.
