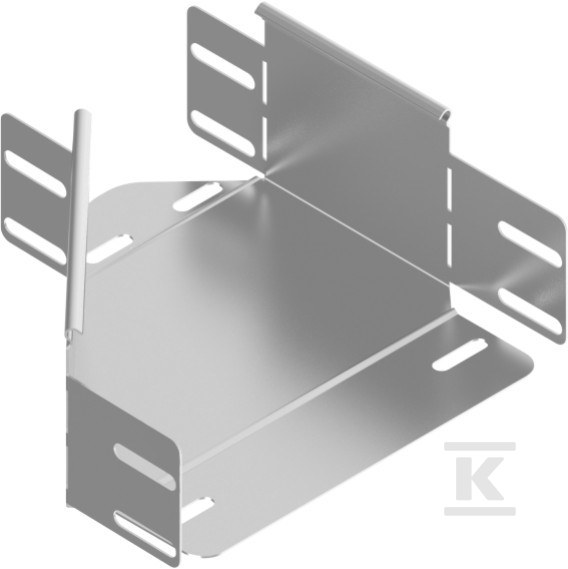

Redukcja prawa RKPBJ200/100H80 189320

Zmiana szerokości trasy kablowej w korycie 80 mm

Redukcja prawa przeznaczona do płynnego przejścia między odcinkami koryt kablowych o różnej szerokości przy stałej wysokości 80 mm. Element pozwala zawęzić trasę z 200 mm do 100 mm bez rozcinania koryta i bez przerw w ciągłości prowadzenia kabli. Dzięki temu instalacja zachowuje estetykę i stabilność mechaniczna, a prace montażowe przebiegają szybciej na odcinkach, gdzie wymagane jest zmniejszenie przekroju.

Budowa i materiał

Kształtka wykonana jest ze stali o grubości blachy 1,0 mm. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, co zapewnia odporność na korozję w typowych warunkach instalacji elektrycznych. W ofercie bazowej stosowana jest stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09.

Na zamówienie dostępne są alternatywne wykonania:

• F - stal cynkowana metodą zanurzeniową wg PN-EN ISO 1461:2023-02
• E - stal nierdzewna
• L - lakierowanie w standardowej palecie RAL

Wykonanie zintegrowanymi łącznikami oznacza, że montaż nie wymaga stosowania dodatkowych elementów złącznych poza śrubami montażowymi.

Montaż i zastosowanie

Redukcja przeznaczona jest do koryt kablowych o wysokości 80 mm. Szerokość większa wynosi 200 mm, szerokość mniejsza 100 mm, co daje wyraźne zawężenie trasy przy zachowaniu tej samej wysokości prowadnika.

Montaż realizuje się śrubami SGKM6x12 lub SGM6x12. Zintegrowane łączniki upraszczają łączenie z sąsiednimi odcinkami koryta i eliminują potrzebę dodatkowych akcesoriów.

Element nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru.

Opcje wykonania i zamówienia nietypowe

Seria pozwala na realizację nietypowych wymiarów. Przy zamówieniu indywidualnym należy podać wymiar a i b, gdzie a to szerokość większa, a b to szerokość mniejsza. Dla przykładu kształtka na 400 mm do 200 mm przy wysokości 80 mm oznaczana jest symbolem z wartościami 400/200H80. Dzięki temu można dobrać redukcję dokładnie do istniejącej trasy kablowej.
