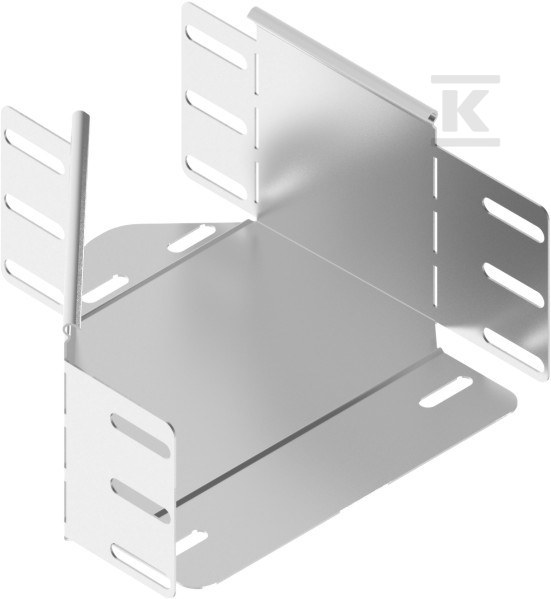

Redukcja prawa RKPBJ200/150H100 119420

Redukcja szerokości trasy kablowej z 200 mm na 150 mm do korytka 100 mm

Zmiana szerokości trasy kablowej w jednym miejscu bez konieczności rozcinania korytka. Redukcja prawa przeznaczona jest do łączenia odcinków o różnej szerokości w instalacji kablowej o wysokości 100 mm, zapewniając ciągłość prowadzenia przewodów przy przejściu z 200 mm na 150 mm.

Konstrukcja i materiał

Wykonana ze stali o grubości blachy 1,0 mm. W ofercie bazowej materiał to stal cynkowana metodą Sendzimira PN-EN 10346:2015-09. Na zamówienie dostępna jest wersja ze stali nierdzewnej oraz lakierowana w standardowej palecie RAL. Masa elementu to ok. 0,36 kg, co ułatwia montaż ręczny bez dodatkowych uchwytów.

Montaż i zastosowanie

Element służy do płynnego zmniejszenia szerokości trasy kablowej. Montaż realizowany jest śrubami SGKM6x12 lub SGM6x12, bez konieczności spawania czy cięcia korytka. Redukcja współpracuje z korytkami kablowymi o wysokości 100 mm. Przy nietypowych wymiarach zamówienie należy sprecyzować podając wymiary a i b, np. dla 400 mm na 200 mm symbol RK…400/200H100.

Geometria i warunki pracy

Szerokość większa 200 mm przechodzi na szerokość mniejszą 150 mm przy stałej wysokości korytka 100 mm. Kształtka nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru. Dzięki prostej geometrii i stalowej konstrukcji zapewnia stabilne prowadzenie kabli oraz zachowanie ciągłości mechanicznej trasy.
