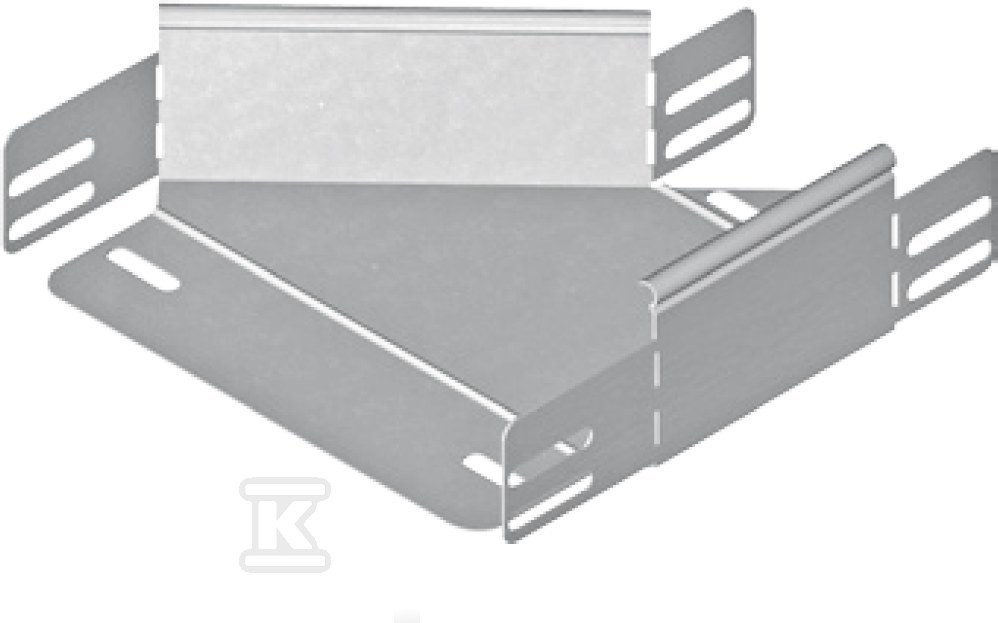

Redukcja prawa RKPBJ400/300H60 166403

Redukcja prawa do zmiany szerokości trasy kablowej 60 mm

Zmiana szerokości trasy kablowej bez przerywania ciągłości prowadzenia przewodów. Element przeznaczony do łączenia odcinków koryt o różnej szerokości w jednym poziomie, przy zachowaniu wysokości korytka 60 mm. Przejście z szerokości 400 mm na 300 mm pozwala dopasować trasę do warunków na obiekcie.

Wykonanie ze stali z zabezpieczeniem powierzchni ocynk ogniowy zapewnia odporność na korozję w typowych warunkach instalacyjnych. Standardowa wersja produkcyjna to stal cynkowana metodą Sendzimira wg PN-EN 10346:2015-09. Na zamówienie dostępna jest stal cynkowana zanurzeniowo wg PN-EN ISO 1461:2011, stal kwasoodporna oraz lakierowanie w standardowej palecie RAL. Montaż realizowany jest śrubami SGKM6x12 lub SGM6x12, co daje stabilne połączenie z korytem bez dodatkowych adapterów.

Konstrukcja i materiały

Rdzeń elementu to stalowa blacha o szerokości większej 400 mm i mniejszej 300 mm, przystosowana do korytka kablowego o wysokości 60 mm. Zabezpieczenie powierzchni ocynk ogniowy zwiększa trwałość w środowisku o podwyższonej wilgotności.

Wymiary opakowania to długość 400 mm, szerokość 195 mm i wysokość 60 mm, masa z opakowaniem ok. 0,43 kg. Dzięki kompaktowym gabarytom element łatwo transportuje się i magazynuje na budowie.

Zastosowanie i kompatybilność

Pasuje do standardowych koryt o wysokości 60 mm.

Montaż śrubami SGKM6x12 lub SGM6x12 pozwala na szybkie połączenie z sąsiednimi odcinkami koryta. Brak łącznika w modelu oznacza, że element pełni wyłącznie funkcję redukcji szerokości, a jego pozycja w trasie jest określona stroną prawą przejścia.

Utrzymanie sprawności w czasie pożaru

Element posiada system utrzymania sprawności działania E30, E90 w czasie pożaru. Zgodnie z DIN 4102-12 klasa E90 oznacza co najmniej 90 minut utrzymania sprawności funkcjonowania urządzeń w budynku. Parametr ten ma znaczenie przy trasach prowadzących okablowanie systemów sygnalizacji pożaru, urządzeń alarmowania o pożarze oraz oświetlenia ewakuacyjnego, zwłaszcza w obiektach z zainstalowanymi tryskaczami wodnymi.

Dzięki temu redukcja może być stosowana w instalacjach, gdzie ciągłość działania obwodów jest wymagana przez przepisy przeciwpożarowe.
