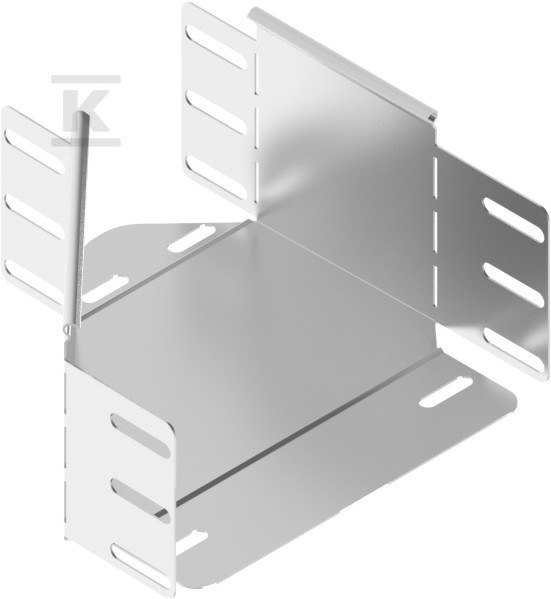

Redukcja prawa RKPBP500/400H100 119250

Zmiana szerokości trasy kablowej w systemach korytkowych BAKS

Redukcja prawa umożliwia płynne przejście z korytka o szerokości 500 mm na korytko o szerokości 400 mm w trasach o wysokości 100 mm. Kształtka przeznaczona jest do zmiany szerokości trasy kablowej bez konieczności przerywania ciągłości prowadzenia przewodów, co upraszcza projektowanie rozgałęzień i dopasowanie do istniejącej infrastruktury.

Wykonanie z blachy stalowej o grubości 1,5 mm zapewnia sztywność połączenia i stabilność mechaniczną w warunkach montażu naściennego i wiszącego. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, co przekłada się na odporność na korozję w typowych środowiskach przemysłowych i obiektowych. W ofercie dostępna jest również stal cynkowana metodą Sendzimira wg PN-EN 10346:2015-09, a na zamówienie stal cynkowana zanurzeniowo wg PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL.

Konstrukcja i materiał

Rdzeń elementu stanowi stalowa blacha 1,5 mm formowana na prawą redukcję. Dzięki temu uzyskuje się precyzyjne przejście szerokości bez dodatkowych podkładek czy spoin. Powierzchnia zabezpieczona ocynkiem ogniowym zapewnia trwałość powłoki w kontakcie z wilgocią i pyłem. Wariant S to stal cynkowana metodą Sendzimira PN-EN 10346:2015-09, wariant F na zamówienie to stal cynkowana zanurzeniowo PN-EN ISO 1461:2023-02, wariant E to stal nierdzewna, a wariant L to lakierowanie w kolorze RAL. Masa elementu to ok. 0,83 kg, co ułatwia montaż bez konieczności stosowania dodatkowych uchwytów wzmacniających.

Montaż i zastosowanie

Redukcja przeznaczona jest do korytek kablowych o wysokości 100 mm i współpracuje z systemem tras kablowych BAKS. Montaż realizowany jest śrubami SGKM6x12 lub SGM6x12, co pozwala na szybkie połączenie z sąsiednimi odcinkami korytka bez demontażu ułożonych przewodów. Prawostronne wykonanie oznacza, że zwężenie następuje w kierunku zgodnym z oznaczeniem na elemencie, co jest istotne przy projektowaniu ciągów symetrycznych i odgałęzień. W przypadku nietypowych wymiarów producent dopuszcza zamówienie indywidualne z podaniem wymiarów a i b, np. 400 mm / 200 mm dla wysokości H100.

Geometria i kompatybilność

Szerokość większa 500 mm przechodzi w stronę mniejszą 400 mm przy zachowaniu stałej wysokości korytka 100 mm. Taki skok szerokości sprawdza się przy redukcji przekroju trasy w kierunku rozdzielnic, szaf kablowych lub punktów rozgałęzienia, gdzie wymagane jest ograniczenie zajmowanej przestrzeni bez zmiany wysokości prowadzenia. Kompatybilność z systemem korytek metalowych BAKS zapewnia zachowanie ciągłości mechanicznej i estetycznej trasy.
