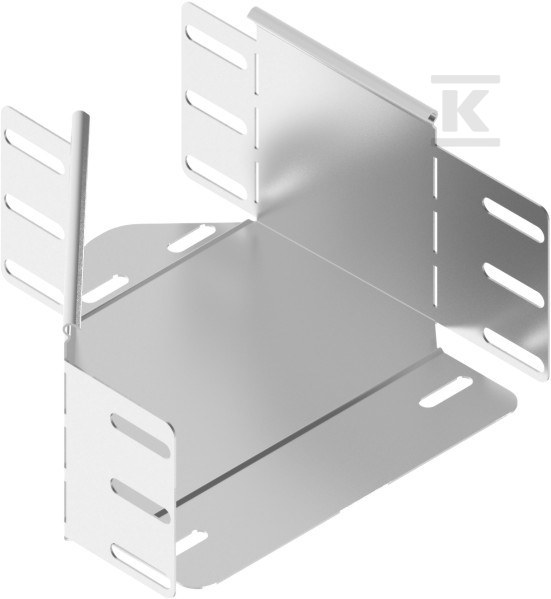

Redukcja prawa RKPBP500/400H110 129250

Redukcja szerokości trasy kablowej 500 mm na 400 mm do korytek 110 mm

Zmiana szerokości trasy kablowej bez przerywania ciągłości prowadzenia przewodów. Redukcja prawa przeznaczona jest do korytek o wysokości 110 mm i umożliwia przejście z szerokości 500 mm na 400 mm w jednym kierunku. Wykonanie z blachy stalowej o grubości 1,5 mm zapewnia sztywność połączenia i stabilne prowadzenie kabli na odcinku przejściowym. Masa elementu to 0,86 kg, co ułatwia montaż ręczny na wysokości.

Konstrukcja i materiał

Rdzeń elementu to stal o grubości 1,5 mm. W standardzie stosowana jest stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Powierzchnia zabezpieczona jest ocynkiem ogniowym, co przekłada się na odporność na korozję w typowych warunkach instalacji przemysłowych i obiektowych. Szerokość większa 500 mm przechodzi w mniejszą 400 mm, a profil jest dopasowany do korytek kablowych o wysokości 110 mm. Element nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru.

Montaż i zastosowanie

Redukcja prawa montowana jest śrubami SGKM6x12 lub SGM6x12, co pozwala na szybkie połączenie z sąsiednimi odcinkami korytka bez dodatkowych adapterów. Przeznaczona jest do tras kablowych, w których konieczne jest zmniejszenie przekroju poprzecznego przy zachowaniu tej samej wysokości 110 mm, np. przy zwężeniu trasy lub przejściu na węższy odcinek. Zmiana szerokości odbywa się płynnie, bez konieczności cięcia korytka.

Wersje materiałowe i zamówienie indywidualne

Poza standardowym wykonaniem S dostępna jest produkcja na zamówienie:

• F - stal cynkowana metodą zanurzeniową zgodnie z PN-EN ISO 1461:2023-02,
• E - stal nierdzewna,
• L - lakierowanie w standardowej palecie RAL.

Przy nietypowych wymiarach należy podać wymiary a i b.
