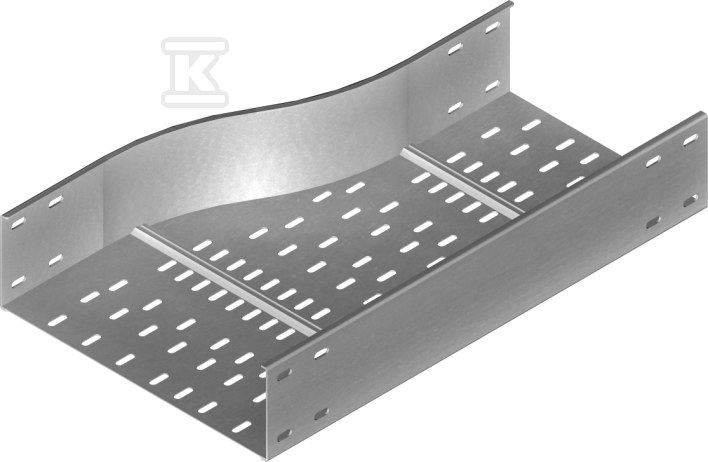

Redukcja prawa RKPSC500/400H110 231452

Redukcja prawa do zmiany szerokości trasy kablowej 500/400 mm dla korytek 110 mm

Zmiana szerokości trasy kablowej po prawej stronie bez przerywania ciągłości prowadzenia kabli. Kształtka przeznaczona jest do korytek kablowych o wysokości 110 mm i umożliwia płynne przejście z szerokości 500 mm na 400 mm. Dzięki temu instalator może dopasować trasę do istniejącej infrastruktury, zawęzić przekrój w miejscu ograniczeń przestrzennych lub połączyć odcinki o różnych szerokościach zachowując stabilność całej linii.

Konstrukcja i materiały

Wykonanie ze stali o grubości blachy 2,0 mm zapewnia sztywność połączenia i odporność na odkształcenia mechaniczne podczas montażu i eksploatacji. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, co przekłada się na dobrą odporność korozyjną w typowych warunkach instalacyjnych wewnątrz budynków i na zewnątrz.

W ofercie producenta dostępne są warianty materiałowe na zamówienie:

• stal cynkowana metodą Sendzimira wg PN-EN 10346:2015-09 jako baza wykonania,
• stal cynkowana metodą zanurzeniową wg PN-EN ISO 1461:2023-02,
• stal nierdzewna,
• lakierowanie w standardowej palecie RAL.

Masa kształtki wynosi ok. 5,69 kg, co ułatwia planowanie transportu i montażu przy zachowaniu stabilności elementu.

Zastosowanie i montaż

Redukcja prawa RKPSC500/400H110 służy do zmiany szerokości trasy kablowej w systemach korytkowych. Nadaje się do korytek o wysokości 110 mm, z przejściem z szerokości większej 500 mm na mniejszą 400 mm. Rozwiązanie sprawdza się przy zawężaniu trasy w przejściach, przy wejściach do rozdzielnic oraz w miejscach, gdzie wymagane jest dostosowanie przekroju do dostępnej przestrzeni.

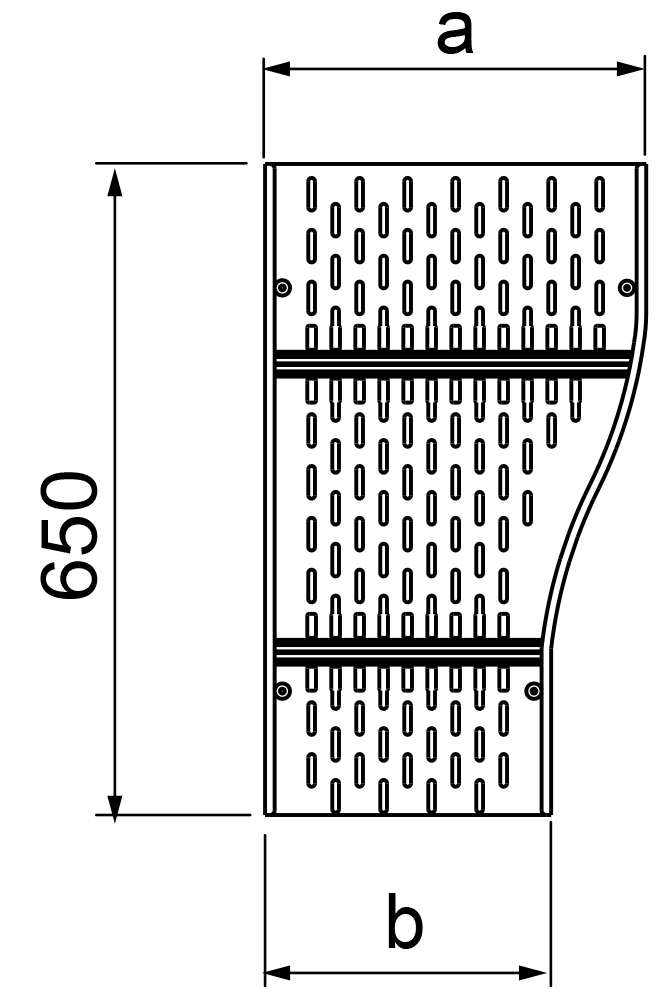

Do połączenia kształtki z korytkiem należy zastosować łączniki kształtek LSSU oraz śruby SGKM8x16. Przy nietypowych zamówieniach wymagane jest podanie wymiaru a i b, co pozwala na wykonanie redukcji o indywidualnych gabarytach.

Parametry geometryczne i warunki pracy

Geometria elementu jest określona przejściem z szerokości 500 mm na 400 mm przy przeznaczeniu do korytek o wysokości 110 mm. Grubość blachy 2,0 mm zapewnia nośność mechaniczną zgodną z zastosowaniem w trasach kablowych.

System nie jest przeznaczony do utrzymania sprawności działania E30 ani E90 w czasie pożaru. Zastosowanie w instalacjach wymaga doboru odpowiednich łączników i zachowania ciągłości mechanicznej trasy zgodnie z projektem.
